【标准翻译】SAE AS 50881 航空器布线(十一)

来源:线束世界作者:线束世界-Jimmy2022-06-28 13:47

标准翻译

SAE-AS-50881

航空器布线




引   言


本规范由 SAE AE-8A 系统安装委员会在 MIL-W-5088L 工业置换版的基础上进行了更改。本文件中的条款用于在布线系统安全、性能、可靠性、维修性、维护周期及寿命周期成本等方面提供与 MIL-W-5088 相一致的符合性。凡可行时,本规范的章节号编排尽量与 MIL-W-5088 一致。建议将本文的所有要求作为航空器规范的一部分,作为电气线路互联系统相关规范的总要求。


全文共计186页。








附 录 A 敞开式或有保护线束


A.1 范围

A.1.1 范围

本附录用于控制航空器中设备互连电线和电缆的选择。本附录属本规范的强制部分。这里所含信息需要符合性检查。



A.2 适用文件

A.2.1 政府文件

A.2.1.1 规范,标准和手册

除非另有规定,列在国防部规范和标准(DODISS)发行目录中的规范、标准和手册的发行本,在本规范指定范围内被引用即形成本规范的一部分。


      规范

      军用规范

       MIL-I-17 软性和半刚性射频电缆通用规范

       MIL-DTL-25038 高温阻燃电线通用规范

       MIL-DTL-81381 聚酰亚胺绝缘铜和铜合金电线

       MIL-T-81490 横向横电磁波模传输线

       MIL-C-85485 带吸收射频滤波线的电缆

除非另有说明,联邦政府和军用规范、标准和手册的复印件可以通过文件自动化和产品服务(DAPS)获得。地址 :费城罗宾逊大街700号4D大楼,邮编:PA19111-5094,电话:15-697-6257,网址:http://assist.daps.dla.mil/quicksearch/



A.2.2 非政府文件

       国家电气制造业协会(NEMA)

       WC27500 宇航和工业电缆标准

       汽车工程师协会(SAE)

       适用的复印件可以从汽车工程师协会国际组获得。地址:Warrendale(沃伦戴尔)联邦大道 400 号,邮编:PA15096-0001,电话:877-606-7323(美国国内和加拿大)或 724-776-4970(美国国外),网址:www.sae.org

       AS 22759 聚氟绝缘的铜或铜合金电线

       AS 5678 电气绝缘去除工具的通用规范

       AS 81044 交联聚乙烯,交联聚烷烃-酰亚胺或聚乙烯绝缘的铜或铜合金电线



A.3 要求

A.3.1 电线和电缆的选择

除非经采购方批准,在航空器中,电子电气设备之间互连线应采用仅符合列在本附录表5,表6,A.3.1.3,A.3.1.4,A.3.1.5,A.3.1.6 文件之一的电线和电缆。该限制和本规范第 3章的其它选择标准在电线和电缆选择和使用时也是强制的。对于AS4372 和 AS4373 推荐评价和提议选择的电线结构未列在表 5 和 6 中。承包商在使用、选择任何电线和电缆前应熟知本规范的全部要求。


A.3.1.1 线束布线

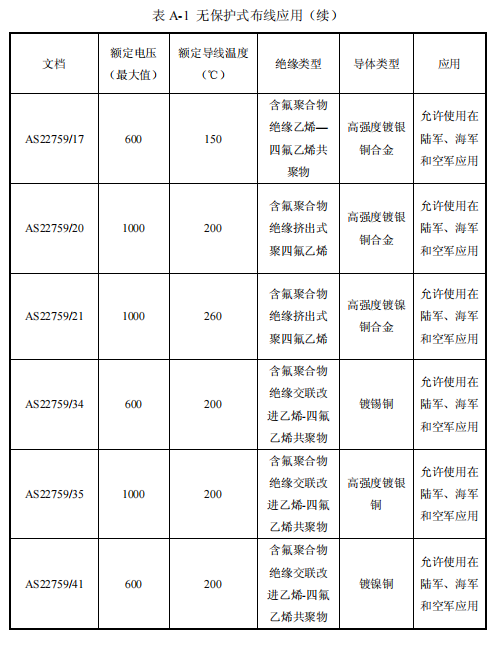

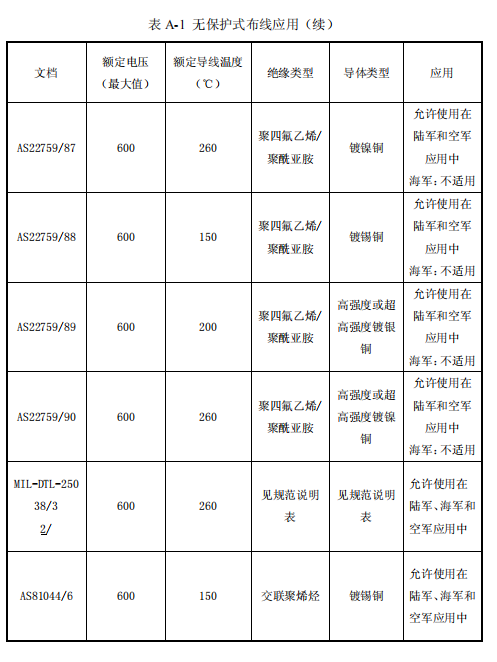

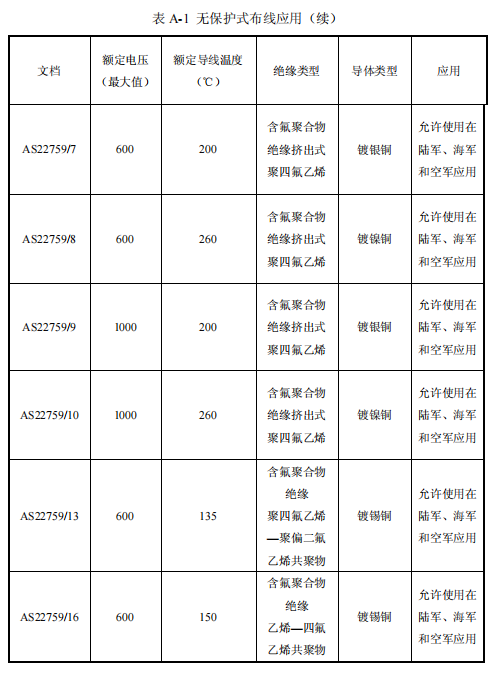

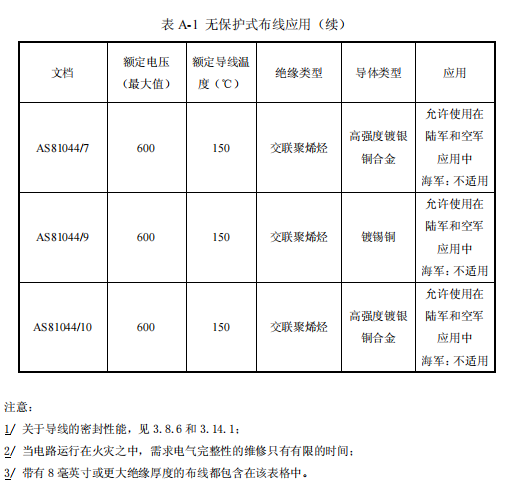

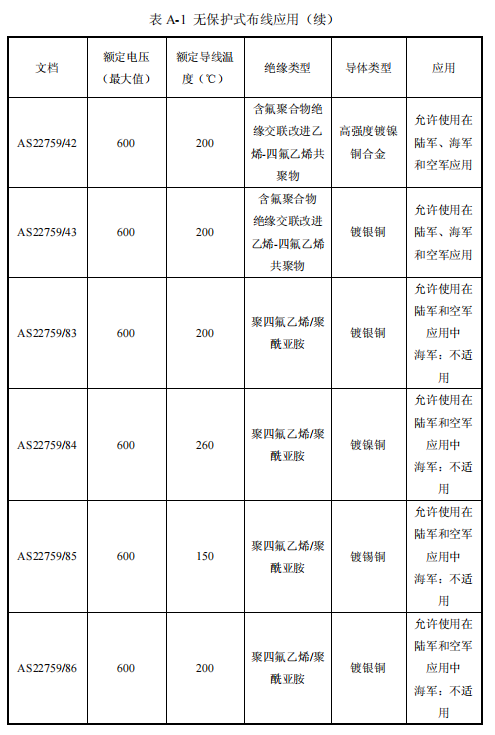

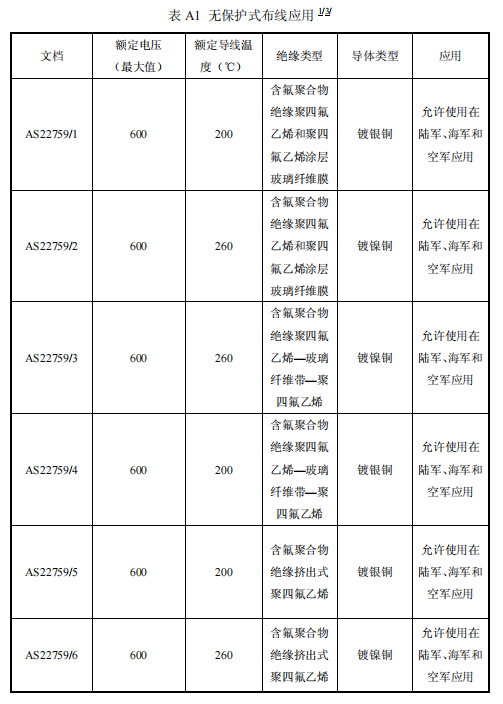

应从表 5 中挑选电线。


A.3.1.2 有保护线束

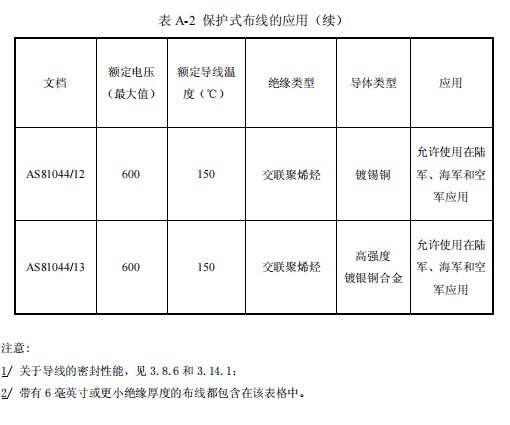

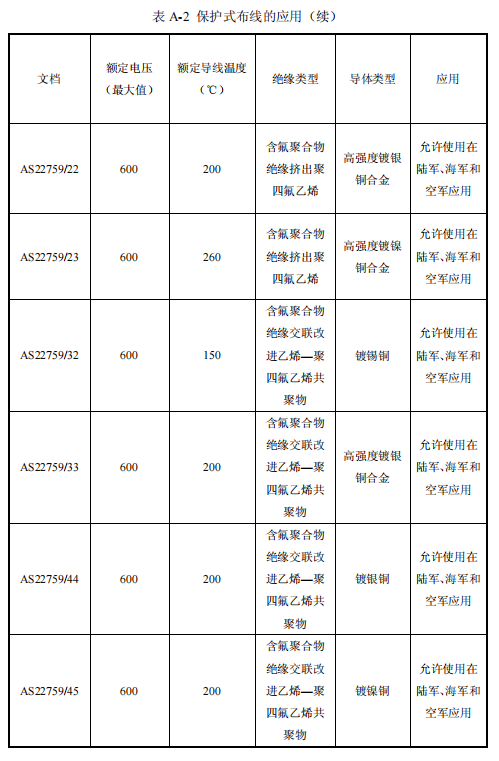

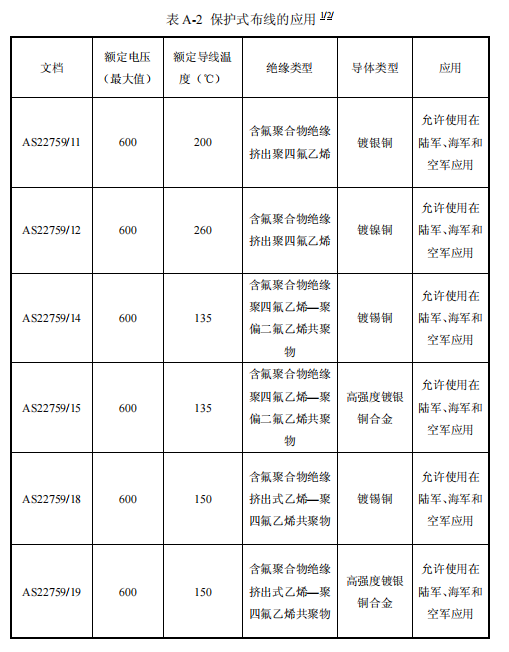

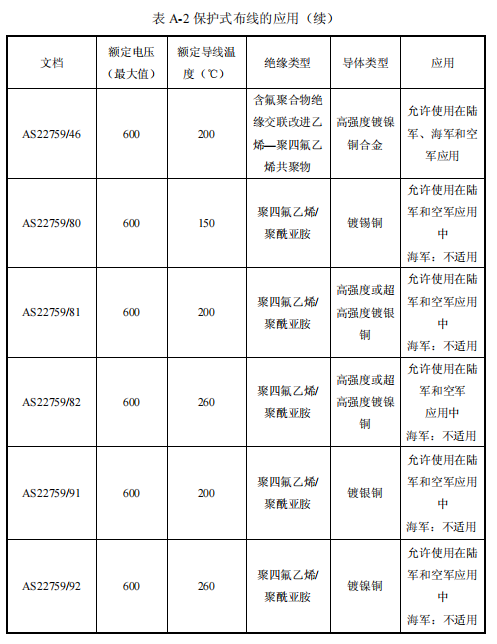

应从表 6 中挑选电线,也可以含从表 5 中挑选的电线。任何从表 6 中挑选的电线组成线束时,应有外防护层贯穿线束全长提供机械保护。


A.3.1.3 电线 MIL-DTL-81381 的应用(仅限空军)

电线 MIL-DTL-81381 仅用于两端对齐时,并需经采购方的可靠性计划管理处批准。


A.3.1.4 电缆

电缆应符合 WC27500。应采用表 6 和列在表 5 的符合仅由电线本身构成电缆的电线。不得使用无外护套的屏蔽电缆。


A.3.1.5 同轴电缆

同轴电缆应符合 MIL-DTL-17。


A.3.1.5.1 T.E.M.传输线

横向电磁模式传输线应符合 MIL-T-81490。


A.3.1.6 滤波电缆

带吸收射频滤波线的电缆应符合 MIL-C-85485。


A.3.1.7

电线和电缆的剥线应符合AS5768。



A.4 注释

A.4.1 预期用途

本附录的目的是向承包商提供一个通过批准的的工作清单文件,这些文件被用来指导航空器布线的导线和电缆选择。







640 (1).png640 (2).png640 (3).png640 (4).png640 (5).png640 (6).png640 (7).png640 (8).png640 (9).png









附 录 B 有含义电线标识(见 3.9.1)


B.1 范围

B.1.1 范围

当标识代号符合 3.9.1 和 6.2 规定的“有含义”类型时,本附录对每根电线和在本规范内线束的标识代号指定方法。电线的“有含义”标识体现出它的电路功能。该标识应用于布线数据并标注在安装的布线本体上。本附录属本规范一个强制部分。这里所含信息需要符合性检查。



B.2 适用文件

B.2.1 政府文件

B.2.1.1 规范,标准和手册

下述规范、标准和手册在本规范指定范围内构成本文件的一部分。除非另有规定,这些文件的发行本是在国防部规范和标准(DODISS)发行目录中提到的这些文件和补充件。


       标准

      军用标准

       MIL-STD-196 联合电子设备命名规则(AN码)

       除非另有说明,联邦政府和军用规范、标准和手册的复印件可以通过文件自动化和产品服务(DAPS)获得。地址 :费城罗宾逊大街700号4D大楼,邮编:PA19111-5094,电话:15-697-6257,网址:http://assist.daps.dla.mil/quicksearch/



B.3 要求

B.3.1 责任分配

承包商(负责安装)应指定电路功能标识代码,仅表 7 中那些排在R、S、T和Y名下的除外。设备承包商应指定列在R、S、T和Y名下的设备的符合设备规范的标识代号。



B.3.2 布线标识代号

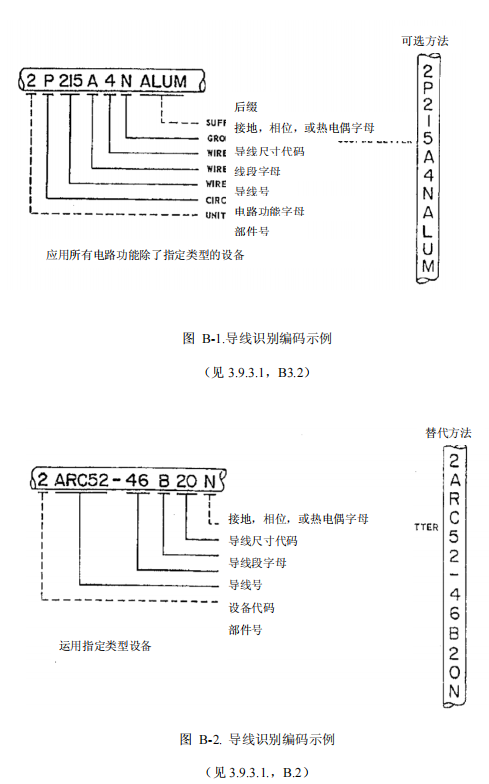

布线标识代号应符合图 6 和图 7 中的插图式样,和以下规定:



B.3.3 部件数量

同一个飞行器上安装两个或更多相同设备单元时,用数字 1、 2、 3、 4 等等作为区别功能相同的设备之间电线的基本标识前缀。为了便于互换要求,位于左右机翼,发动机短舱和主要可以互换的结构部件上的相同布线可以用相同的标识并不要求前缀装置数量。

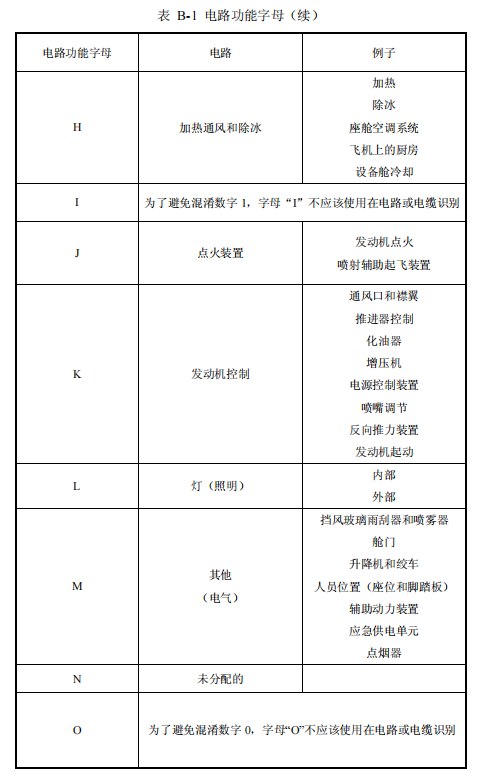

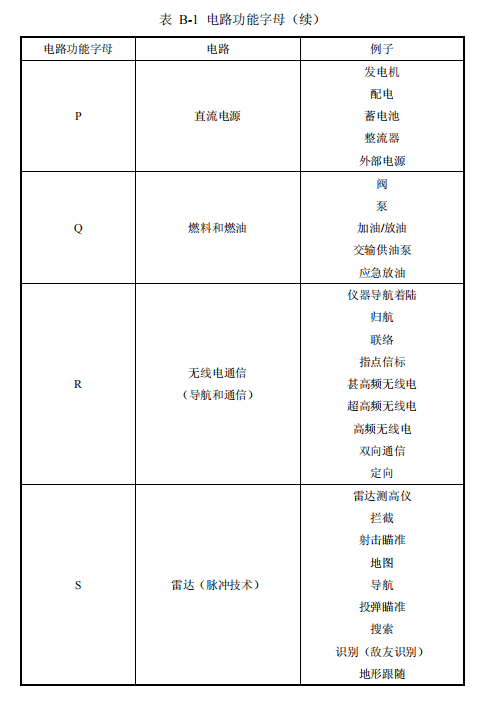

B.3.4 电路功能字母

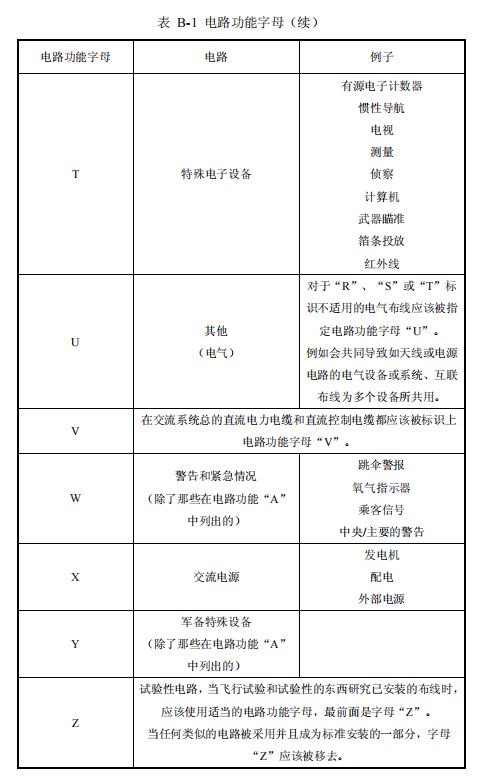

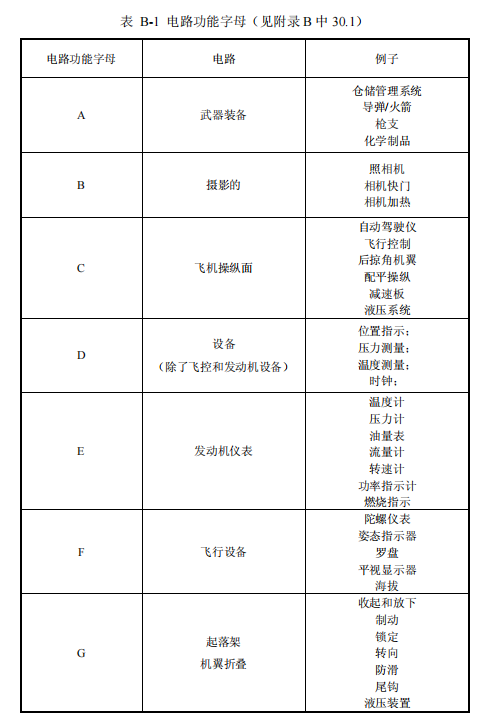

电路功能字母用于识别表 7 规定的电路功能。当一根电线用于多种电路功能时应指定用于主要功能的字母。若功能的优势不明确时,应用含电线号最少的那个功能字母。



B.3.5 电线编号

用含有一位或多位的电线号码区别电路中连接线。没有公共连接或端接点的电线应用一个不同的号码。


B.3.5.1

相同电路功能有一个公共连接或端接点的电线应有相同的电线号码但是段字母不同。


B.3.5.2

号码 2000 至 4999 应保留用作采购方维护修理时安装电线标识。


B.3.5.3

从最小号开始,按次序为每个电线指定一个号,直至适用为止。



B.3.6 电线段字母

一段电线是两端接或连接点之间的一个导电体。电线段字母用于区别详细电路中的导体段。不同的字母用于有公共端接或连接点的电线段。电线段字母 A 用于标识每个电路从电源开始的第一段,各段字母按字母表顺序编号。其中 “I、 O”不用。当段字母超过 24 个时应用双字母 “AA、AB、 AC”等。如果用接头更改或修理时,两根用死接头连接的电线不要求区别段字母。



B.3.7 线规号

线规号用于识别电线或电缆的规格。同轴电缆和热电偶线不含线规号。热电偶线在线规号位置应用短横线(- )表示。



B.3.8 接地,相位或热电偶字母

B.3.8.1

采购方另外规定除外,字母“N”用于电线标识代号的后缀表示电路完成接地网络的所有布线。这些布线被连接到飞机电气系统接地网络的能力不受任何电路故障的影响。那些有“接地”互联引线的关键和敏感电子系统,仅仅一段直接接到结构地的线段才尾缀“N”。


B.3.8.2

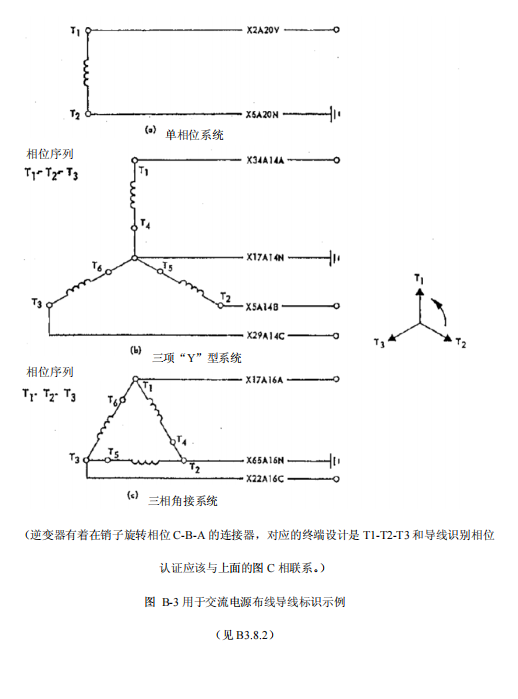

相位字母“A”, “B”或“C”用于表示三相交流系统配电的电线尾缀标识。相序为“A-B-C”。字母“A”,“B”和“C”用于分别表示相应的相序“T1”“T2”和“T3”。对于三角接地系统,指定 T2 作为接地相。(图 8 表示交流电源布线的电线标识的示例)。


B.3.8.3

相位字母V应被用作导线标识代码的后缀以识别在单相系统中的非接地电线。


B.3.8.4

       热电偶线应用下列相应尾缀,考虑空间有限处,可以用所示两位字母后缀。

       CHROM - 镍铬合金 - CR

       ALML - 镍铝合金 - AL

       IRON - 铁合金 - FE

       CONST - 康铜合金 - CN

       COP - 铜合金 - CU



B.3.9 电磁兼容性(EMC)标识

使用 EMC 类别标识时,在每个有含义电线代号的末尾表明适用的类别号。类别号规范应经采购方批准。


B.3.9.1 ENC 标识的备用方法

当采购机构批准时,可以使用如识别套管、颜色代码或其它方法作为电磁兼容类型的识别方法。



B.3.10 铝线

采用铝线时,电线最后应加缀 ALUMINUM 或 ALUM。



B.3.11 备用接触件

附加到连接器备用接触件上的电线应采用接触件位置号标识。



B.3.12 线束

每根线束的标识应按照航空器设计或维修手册进行标记。



B.3.13 典型指派设备的代号

对于符合 MIL-STD-196 规定的典型指派设备,电线代号由利用军用典型指定(AN命名法)/以后的部分派生,但是连字符和后缀除外。每个设备的电线号码部分应从 1 开始多号连续按需要编排所有电线。作为例子,设备 AN/APS-45 的电线将标识为APS45-1A20 -- APS45-975C20;设备 AN/ARC-52A 的电线将标识为 ARC52-1A22 --ARC52-999C22;设备 MX94 的电线将标识为MX94-1A20---MX94-62D20。






640.png640 (1).png640 (2).png640 (3).png640 (4).png640 (5).png640 (6).png




附 录 C 无含义电线标识(见 3.9.1 )


C.1 范围

C.1.1 范围

当标识代号符合 3.9.1 和 6.2 规定的“无含义”类型时,本附录对每根电线和在本规范内线束的标识代号指定方法。 电线的“无含义”标识体现不出它的电路功能。该标识应用于布线数据并标注在安装的布线本体上。本附录属本规范一个强制部分。这里所含信息需要符合性检查。



C.2 适用文件

本附录这部分取消



C.3 要求

C.3.1 线束标识

每根线束应用 W 字母后面跟不超过 4 位数指定线束号。


C.3.2 电线标识

每根电线用一个字母-数字标识(电线号)确定与在航空器上的其它电线的区别。每个电线号应包括线束标识、电线号、线规号、以及适用处有关电线颜色、热电偶和屏蔽等专用代号。

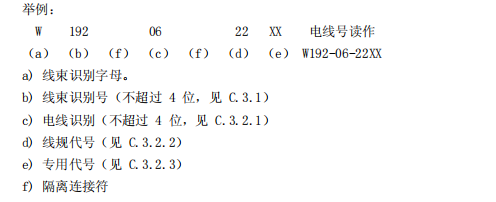

举例:



C.3.2.1 电线标识

每个电线标识应从给定的线束内与其它线区别开。线号的线束对线束的连续性,用对接接头连接时有要求。对其它连接线不要求线束对线束的连续性,但应作为设计努力目标。电线标识不超过 4 位。


C.3.2.1.1

电线号不含 900-999 和 9000-9999,应留作采购方营运修改时安装电线编号用。



C.3.2.2 线规号码

线规号码表示电线尺寸。同轴线和热电偶的电线标识中线规号可以省略。



C.3.2.3 专用代号


C.3.2.3.1 热电偶线

应采用以下适用的字母代号表示热电偶线:

       镍铬合金 CR

       镍铝合金 AL

       铁合金 FE

       康铜合金 CN

       铜合金 CU

       举例:W192-645-CR


C.3.2.3.2 带色标的电缆

一根线由一色带条或色环或导线本身颜色作标识,由这样的两根及更多根电线构成有护套的、屏蔽的和/或扭绞电缆时应指定与之相同的电线标识。应用表C1表示的两位字母跟在线规后面标识每根导体的颜色。

640 (1).png


C.3.2.3.3 屏蔽

屏蔽电缆按 C.3.2.3.2 规定有一个共同的电线标识指定几个导体。构成线束外层或线组外屏蔽的标识按 C.3.2.1 应指定单独的电线标识。后缀“SH”列在“电线—标识”的后面。


       电线外屏蔽按 C.3.2.1 要求单独编号的例子:

       W192-019-22

       W192-020-22

       W192-600-SH


       单芯屏蔽单线的示例:

       W201-019-22

       W201-019-SH


       三芯屏蔽电缆色码标识示例:

       W201-362-22 RD

       W201-362-22 BL

       W201-362-22 YE

       W201-362SH


C.3.2.3.4 铝线

铝线应在标识代号后面尾缀“ALUM”(若总位数超过 15 位时应采用 AM)。


C.3.2.3.5 光缆

光缆应在标识后面缀字母 FC。示例如下:


例如:W192-645-FC






640 (2).png
