BAC5158翻译—波音飞机电气线束的安装（2）

来源：线束世界•作者：线束世界-Jimmy•2022-02-23 13:43

6 安装工艺要求

6.1.1光缆

a)含有BACC69光纤组件的电线束的制造，要求操作人员具有BSS7679认证资质。

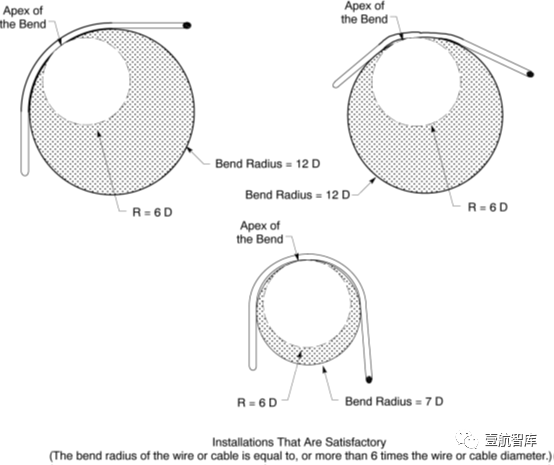

b)光纤光缆的弯曲半径不得小于0.75英寸。

c)不要将任何东西放在光缆组件上。

d)不要用热缩法在光缆或含有光缆的线束上安装热缩套管。

e)取下防尘帽后立即连接连接器，以防止污染连接器。

f)不要用手指或任何工具触摸光缆的端面。

6.2布线松弛

6.2.1通用要求

A 将松弛均匀地分布在束的长度上。如图1所示安装线束和线束。当使用安装位置标记时,松弛应该在布线标记之间均衡分布。

640 (1).png

图1 布线松弛

B 以下情况下需预留足够的线缆松弛余量:

至少两次更换接线端子。在空间允许的情况下，按照BAC5162的要求，将连接器重接所需的多余导线长度（安装为滴水环的形式，连接器或其他终端引出的前6英尺线缆除外）。

(1)铰链关节的运动。

(2)在没有提供其他进入途径的情况下，拆卸表面安装的设备。

(3)连接器的安装与拆卸。

(4)工程图纸上规定的特殊维护和服务应用(例如，在飞机内对设备进行充分移动、重新布置、除尘、维修、调整和更换部件或组件)。

(5)防止冲击安装设备的电线拉伤。

(6)提供滴灌回路。

(7)在舱壁和长直线电线上有足够的导线活动度，以补偿极端气候引起的飞机结构的膨胀和收缩。

(8)防止电线、端子、接头和支座的机械应变。

6.2.2高振区的松弛度控制

a)如果线束在卡箍内部由于振动发生移动，不允许造成对线束的磨损。

b不允许在卡箍之间拉紧电线(即没有足够的松度)。注:振动时结构变形会使线束受力。

c)通常1.0到1.5英寸的导线长度足以提供在两根导线重新端接的余量。不要定位松弛。要将线束松弛均匀分布。

d)如果需要松弛以满足滴水环的要求，则安装滴水环以约束和最小化滴水环的运动。如果在没有附加卡箍或其他规定的情况下无法满足此要求，请与工程部门联系，以便采取设计措施或放弃滴漏环的要求。

e)如图2所示安装线束和线束。

640 (3).png

图2 高振区的布线松弛

在适当的区域，留出两次端接接触件的余量。将剩余的松弛部分分布在通向连接器或其他终端的第一个6.0英尺内。将所有多余的线束的松弛处包扎起来，安全地扎入主线束中，或者在线束的一端夹紧和/或安全地扎紧多余的线束(参见图3)。不要让线束与结构或相邻的线束接触。当出现松弛时，将线束以最大2.0英寸的间距绑扎。若因线束长度过长或线束尺寸过大而无法采用上述方法对线束进行修整，则应缩短线束束并重新端接。
