线束世界带你看一看TE有哪些汽车数据连接产品

High Speed Data(HSD)连接器

TE Connectivity (TE) 制造的全屏蔽 HSD支持高达 6 Gbps数据传输速率，适合不同的电线类型和尺寸。它符合 LVDS、以太网和 USB 协议，提供用于非密封和密封应用的全系列板端和线对线连接器。

特色：

• 不同线径和类型的全屏蔽连接器系统

• 符合 LVDS、以太网和 USB 协议

• 适用于非密封和密封应用的全系列连接器

• 扩展的 PCB 板端连接器产品组合

• 高水平的流程自动化和全球制造体系

• IDB 1394 汽车规范

• USCAR 2，REV 5

• LV214

• 符合 RoHS

应用

•传统信息娱乐

•仪表盘/触摸屏

•高清屏幕

•蓝牙

•USB 连接

•双频 WIFI

•环绕摄像

受支持协议

•并行转换器

•GMSL1

•FPD-Link III/IV

•APIX2

•USB 2.0

High Speed Link (HSL) 连接器

TE Connectivity (TE) 的 0.50 高速 (HSL) 连接器可满足乘用车辆高速数据传输的要求。这些全屏蔽连接器经过 EMI 优化，可防止在车辆增加信息娱乐应用数量时发生故障。超紧凑设计造就汽车行业最小尺寸之一。这些连接器可提供 6 种防错键位，并支持高达 1 Gbps 数据传输速率。

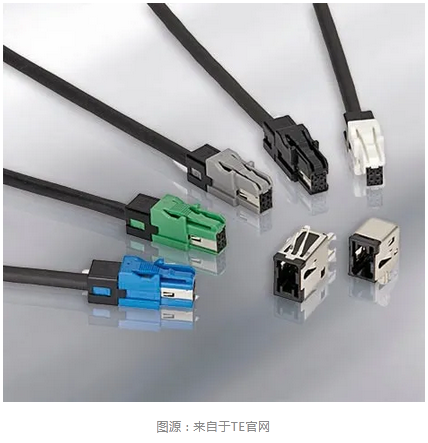

MATEnet 是TE用于汽车以太网的模块化和可扩展小型化数据连接器系统。根据 IEEE 100BASE-T1 和 1000BASE-T1 标准，它的传输效率高达 1 Gbps，如果采用替代技术，传输速率则高达 4 Gbps。基于 TE 久经考验的 NanoMQS 端子，它能够提供真正的汽车稳健性，并兼容非屏蔽双绞线 (UTP) 和屏蔽双绞线 (STP)。

应用与协议

关键产品特性

•车用级稳健性：基于经验证的 NanoMQS 端子系统。

•更高的数据传输速率：高达 1 Gbps（使用替代技术也可能达到 4 Gbps）。

•灵活性更高：兼容非屏蔽绞合线对 (UTP) 和屏蔽绞合线对 (STP)。

•模块化和可扩展：集成到现有的汽车连接接口。

•经济高效：设计和流程符合汽车以太网要求

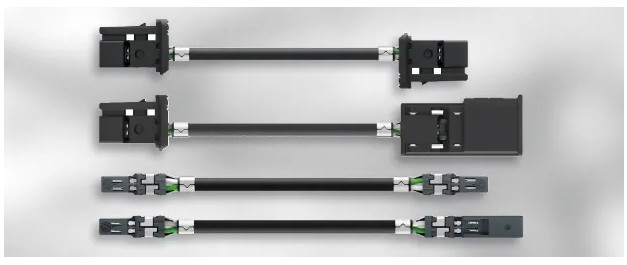

MATEnet 电缆组件 (UTP/STP)：可用电缆类型：UTP 100 Mbps / UTP 1 Gbps 和 STP 1 Gbps 可选结构：1 位连接器 - 1 位连接器 1 位连接器 - 1 位直插式耦合器 母端连接器 – 母端连接器 母端连接器 – 公端连接器

高达5GBPS

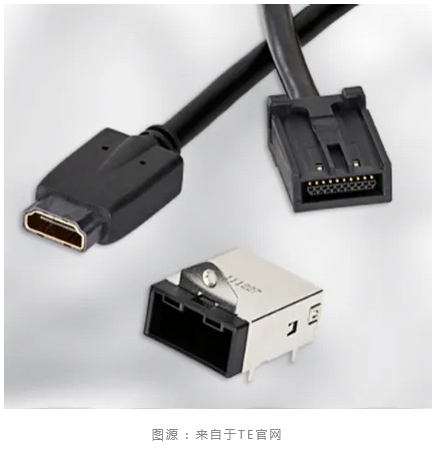

TE Connectivity (TE) 的 HDMI 连接器可满足乘用车所需的高速车载数据传输要求。这些紧凑型连接器拥有坚固的设计，比消费类 HDMI 连接器具有更高的耐冲击性。E 型连接器采用全屏蔽设计，经过 EMI 优化。随着车内智能手机连接需求的迅速增加，HDMI E 型连接器是一种连接智能手机视频流的完美解决方案。这些连接器完全兼容，适用于智能手机连接、后排座椅连接、蓝光视频流传输和消费类设备端口。

产品特性

TE 的 HDMI 连接器系统采用全屏蔽设计，经过 EMI 优化，支持 HDMI 协议：

•基于 HDMI 接口标准。

•完全符合 HDMI 要求。

产品系列：

•端头和电缆组件（E-A、E-E 型）。

•E 型：汽车直插式连接。

•A型：消费类设备连接。

•最长可以使用 5m。

应用

•智能手机连接

•后排座椅连接

•蓝光视频流传输

•消费类设备端口

高达480MBPS

符合 USCAR30 标准的连接器

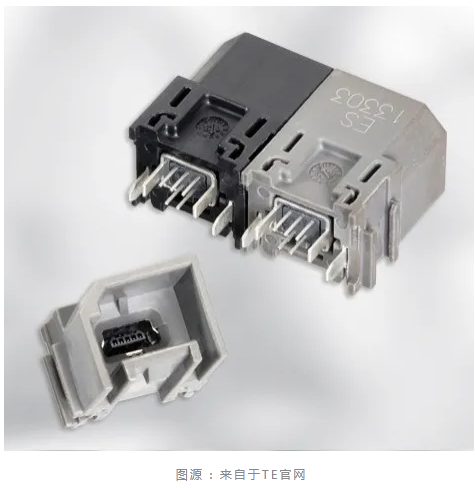

TE Connectivity (TE) 符合 USCAR30 标准的连接器可改善信息娱乐应用（包括显示器、模块和 USB 连接）的高速数据传输。这些连接器能够捆绑多达 3 个接头，可在装配过程中减少元件贴装并且占用 PCB 上较小的面积。这些高速连接器与行业公认的配件兼容，而且插接插头很容易根据颜色进行区分。这些连接器符合 USB 2.0 要求，工作温度范围为 -40°C/+85°C（+105°C 可选）。该系统支持 USB 以及 LVDS 数据传输速率，并适用于严苛的汽车环境。

产品特性：

TE 符合 USCAR30 标准的连接器是一个针对 USB 2.0 类型协议的屏蔽连接系统：

1、能够捆绑多达 3 个端头

2、在装配过程中减少元件贴装

3、占用较小的 PCB 面积

4、可采用高达 260°C 的回流焊工艺

5、无需其他焊接工艺

6、Mini-B 在插拔过程中可免受损坏

7、与行业公认的组件兼容

8、灵活性的车辆布线可适应严苛的封装环境

9、对配插头很容易根据颜色进行区分

标准和兼容性

• 部件与 USB 2.0、SAE/USCAR 和 LVDS 兼容（有限）

• GMW3191（仅限摘要）

• TE 产品规范：108-94286

• TE 应用规范：114-94128

应用

• 显示器

• 网关模块

• USB 连接

• 后排座椅显示器

• 后排座椅娱乐

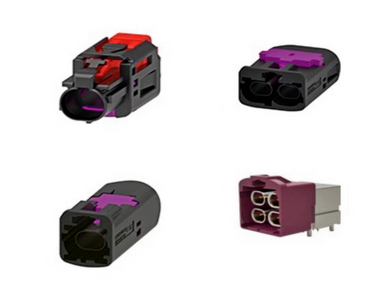

我们的产品组合符合 FAKRA RF 和 USCAR 标准，提供广泛的端子、塑壳和电缆组件，适用于所有基于射频的应用。其中包括 14 个核心料号，提供密封、未密封、180° 和 90° 方向变体。此外，FAKRA 产品专为自动化制造而设计的，并受益于 TE Connectivity (TE) 真正的全球制造体系。

特性和优势

1、针对自动化制造进行了优化

2、全产品系列，包括 14 个核心料号、密封、未密封、180° 和 90°

3、提供 CPA

4、射频性能高达 6 GHz

5、初级锁和次级锁

6、梅花触头/防磕碰

7、护套内环/防斜插

8、完全符合 USCAR 要求

9、针对自动化制造进行了优化

10、全球制造

应用

• 广播天线

• GPS

• 蜂窝

• 蓝牙

• 无钥匙进入

• 双频 WiFi

• 环绕摄像

协议

• FPD-Link III/IV

• GMSL 2/3

• MIPI

• APIX3

• MIPI

• 模拟（天线）

TE Connectivity (TE) 制造高性能 6 GHz 同轴汽车摄像头连接器，以支持汽车摄像头技术的最新发展。TE 的汽车固定和浮动同轴电缆连接器解决方案产品组合基于常用的 MATE-AX 和 FAKRA 连接器，支持 12 兆像素/60 fps 及以上的摄像头。

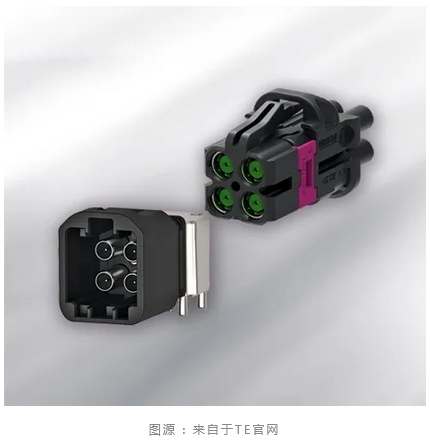

TE Connectivity (TE) 的 MATE-AX 小型 FAKRA 同轴连接器系统提供先进的汽车数据传输性能，支持高达 15GHz 的频率。MATE-AX 系统提供各种连接器类型和尺寸，以支持所有类型的基于射频的应用。MATE-AX 端子具有更高的封装密度，可支持高达 75% 的 PCB 占用率，并且通过使用现有的导线类型，可灵活集成到现有的同轴架构中。

特色

支持现有电缆类型：汽车级同轴与 RTK-031 / RG-174 类似

• 密封和非密封选件

• 通过优化的设计支持 9 GHz 和高达 15 GHz 的带宽

• 更高的射频性能（超出符合 FAKRA 标准的连接）

• 端子受到充分保护

• 减小插入力/兼容高插针数

• 高保持力（最小 75N）

• 高键控效果（最小 130N）

• 经验证符合 LV214 / USCAR 密封设计标准

• 标准端子和连接器设计 - 凹形设计，连接器壳体校准

• 直角和角度版本：接头/壳体/端子

• 端子设计为用于现有架构

• 为更高的数据量使用更大的带宽

• 为大多数汽车应用提供不同的板端连接器产品组合

带状线射频连接器系统：射频信号高达 4 GHZ

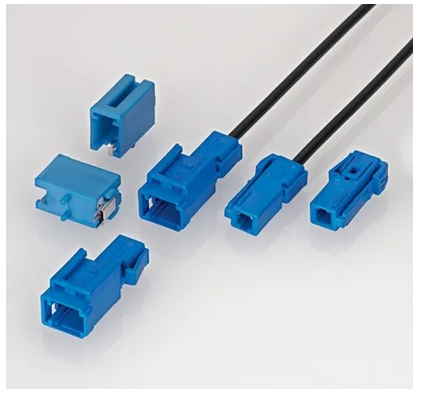

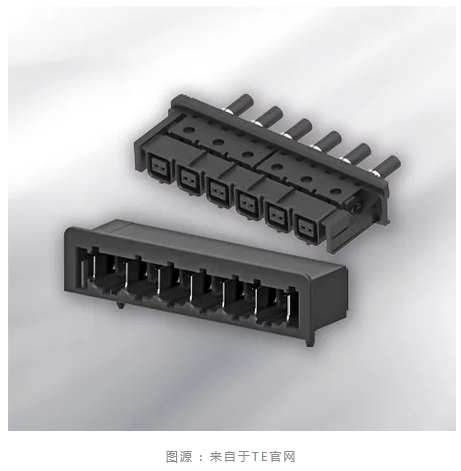

TE 的 Stripline 射频连接器和端子为车载信息娱乐系统应用中的高频同轴连接提供符合 USCAR 标准的连接系统。我们的连接器支持 3 种针角和端头：1、2 和 HYB 2。我们为支持全球定位系统 (GPS)、全球移动通讯系统 (GSM)、WiFi 和移动电视的车载天线设备提供了同轴链路连接解决方案。我们的连接系统可满足低成本连接器日益增加的复杂压接需求。

产品特性

用于射频模拟/数字信号的同轴连接系统，性能高达 4 Ghz：

• 电缆位移技术（类似于刺破式连接器，IDC）

• 适用于中心端子的“F”压接端接

• 冲压成型盒形设计端子：老化之后保持力 > 110N

• 温度稳定性高达 105°C

• 提供中继连接器

• 适用的同轴电缆：RG316、RG174、1.5DS。等等

• 符合 USCAR 标准

应用

• 天线与音响主机之间的射频信号

• 数字信号传输

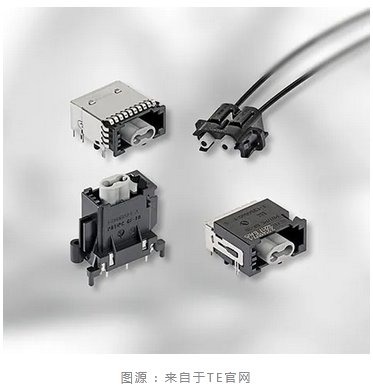

我们为在媒体导向系统传输 (MOST) 网络上进行通讯的设备提供了广泛的物理层元件产品系列。TE Connectivity (TE) 光纤提供适合 MOST 25 和 MOST 150 连接器的整套元件，其中包括 PCB 和线束连接器、光缆组件及加工设备。这些元件的开发以 TE 的光学知识以及与 1 级和 2 级客户的协作为后盾。TE 开发了一种基于 1000 μm 聚合光纤 (POF) 的光纤高速多媒体网络，支持 25 Mbps 和 150 Mbps 的数据传输速度。

产品特性

TE 的光纤技术研发工作始于 1975 年。此后，从电路板到最终用户设备，TE 持续提供相应的解决方案：

• 支持 25 Mbps 和 150 Mbps 的数据速率。

• 光缆中没有电磁干扰 (EMI) / 电磁兼容性 (EMC) 干扰。

• 聚合物光纤 (POF) 的重量轻。

• 应用基于具有各种节点的光环结构，并且需要较少的布线。

• 回流焊和波峰焊接版本可用于板端连接器。

• Pigtail 版本可灵活地独立焊接到板端和连接器上。这种灵活性证实了纤维塑料不会被焊接时的高温损坏。

• 提供各种连接器和板端连接器。

• 经济高效 - 设计和流程符合汽车市场需求。

• 适合汽车连接构建块和 OEM 的模块化和可扩展解决方案。

• 提供线束产品系列及维修工具套件。

标准和兼容性

• 媒体导向系统传输 (MOST) 符合协作要求

• 1000 μm 聚合物光纤 (POF)

• 适用于媒体导向系统传输 (MOST) MOST 25 和 MOST 150 协议

• ISO 标准（试产）

典型应用

• 具有各种节点的光环

• 音响主机

• DVD 播放器

• 仪表组

• 功放

• 电视调谐器

• 后排座椅娱乐

• 音频播放器

• 抬头显示器（HUD）

汽车制造商越来越多地设计利用多千兆 (10Gbps+) 数据链路的应用程序/架构。GEMnet 多千兆汽车连接器旨在满足这些要求。TE 全新的全屏蔽双绞线连接器系统支持高达 25 Gbps 的数据传输，旨在满足当前和下一代多千兆位以太网和 SerDes 应用的要求。适用于 STP、UTP 和 SPP 电缆。

介质：双绞线/平行线对；

带宽：15GHz；

速度：高达25Gbps；

方向：90° / 180°；

密封：密封/非密封接头；

端口数：1、2、4；其他应要求；

主要支持线缆：686-3、X9305；

接口兼容性：符合USCAR规范的H-MTD相关接口。

应用

• 4K 相机系统

• 8K / 高分辨率显示器

• 自动驾驶

• 雷达

• 激光雷达

• 后座娱乐
