浅谈汽车天线

来源:作者:线束世界-Jimmy2021-03-27 15:37

汽车天线是拦截发射台发射的高频电波并传输给汽车收音机、车载电话或无线电导航设备的接收机,以对载波解调的装置。在汽车行业中,天线一般是由FAKRA系列来体现的。

所谓FAKRA,是2000年时,由德国车厂为首的欧美12家车厂,共同推出的一种汽车用音响与天线规格接头,最多有40pin。一般的FAKRA需要满足美国USCAR 和德国FAKRA 汽车标准。FAKRA具有高性能、经济有效的射频特性等特性。

FAKRA的应用一般为:

远程信息处理应用

– GPS

– 无线电

– 电视

– 手机

– WiFi

– Bluetooth

– 无钥进入系统

其他市场

– SDARS

– 智能电网

关于FRKRA, 很多供应商有对应的产品系列。主要的有Rosenberger, TE,Molex等。Rosenberger是比较常见,权威的FRKRA生产供应商,我就以RosenbergerFAKRA系列给大家简单介绍一下。下图是RosenbergerFRKRA系列的型腔图,主要是以下面的产品为主。

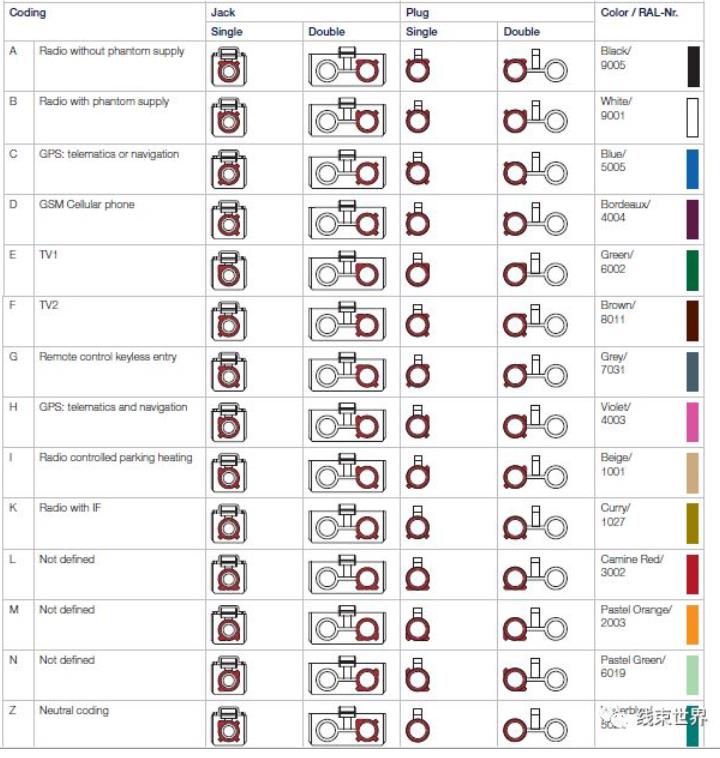

Coding A: 无幻影支持的DAB(数字音频广播)/无线电设备。塑壳颜色为黑色。


Coding B: 有幻影支持的DAB/无线电设备。塑壳颜色为白色。


Coding C: GPS全球(卫星)定位系统。塑壳颜色为蓝色。


Coding D: GSM(全球移动通信系统)手机全球移动通信系统。塑壳颜色为葡萄紫。

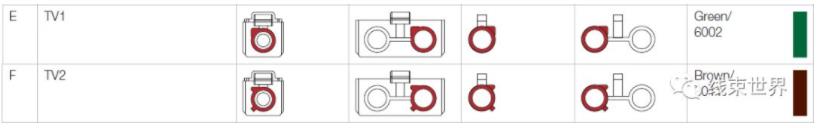

Coding E:电视1CodingF:电视2。塑壳颜色分别为绿色与棕色。


Coding G: 远程控制/无钥进入系统,塑壳为灰色。


Coding H: GPS,塑壳为紫色。


Coding I: 无线电控制停车加热,塑壳为米色。


Coding K: 具有中频(IF)的无线装置。塑壳颜色为咖喱黄。

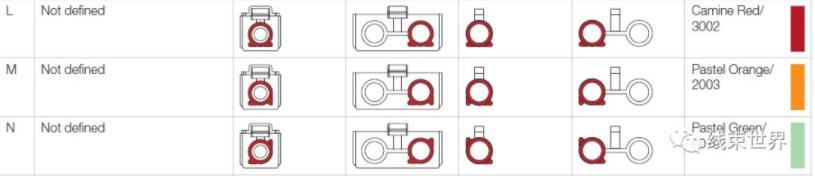

Coding L, M, N: 未定义。塑壳颜色分别为:胭脂红,粉橙色,粉绿色。这3Coding,我们可自行定义,方便客户选择。


Coding Z:中性编号。塑壳为水蓝色,传说中的万能型,可以适用于所有的Coding, 但是ZCoding 一般只用在测试接口上。所以说,其他型号缺料时,我们可以临时用CodingZ来偏差。在一些特殊情况下(不建议),可以将其他Coding磨成Z型来满足装配。


连接器的颜色符合RAL颜色系列,当然在生产过程中,细微的颜色差异也是可以接受的。

所以我们可以根据Coding与颜色来判定各个天线的功能,这样可以很好的方便我们维修与定义。作为线束供应商,我们不单单只是了解生产与制造,还应明白其含义。至少,我们看到一个天线的连接器,应该知道它的功能。

对于天线所用的线缆,为同轴线缆(单芯屏蔽线)。小编刚好负责Volvo的线束项目,就以Volvo的同轴线缆给大家介绍一下,一般OEM的同轴线缆大同小异。


Do: 线缆的直径

1:线缆内部的芯线的铜导体

2:线缆内部的芯线的绝缘层

3:线缆内部的铝箔屏蔽层

4:镀锡铜导体的编织物

5: 线缆外部的外皮



然后,在芯线上剥皮压接端子,插入塑壳,及最终的成品就会完成。详细的工艺过程,等小编研究透了再分析给大家。
