罗森伯格HFM连接器和电缆组件安装操作说明

来源：•作者：线束世界-Jimmy•2021-03-25 23:43

高频电缆比普通铜线在载荷及变形方面有着更严格的要求。为了达到规定的性能，需要使用正确的方法，并用专业的设备进行维护和检测。本文简要说明罗森伯格HFM^®（High Speed Fakra Mini）电缆组件的使用方法，目的是阐述安装使用过程中的注意事项，避免错误的操作。

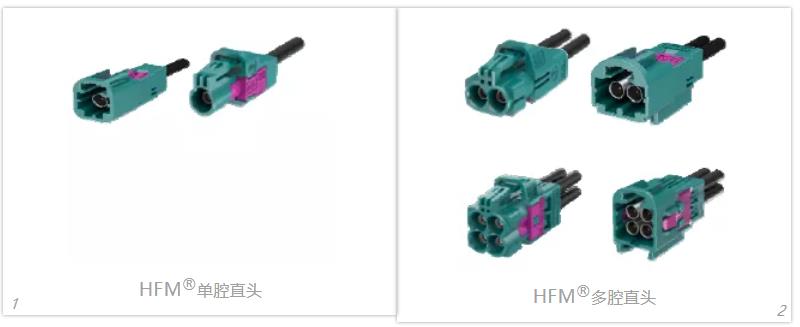

表：HFM^®线端连接器

连接器和电缆组件的安装过程涉及到线缆组件与板端连接器的插入、拔出和线束的布置等过程，在这些过程中会因为操作不当，造成安装组件的部分损坏或信号传输异常等情况。下图对四腔HFM^®连接器和电缆组件安装过程的注意事项进行说明。

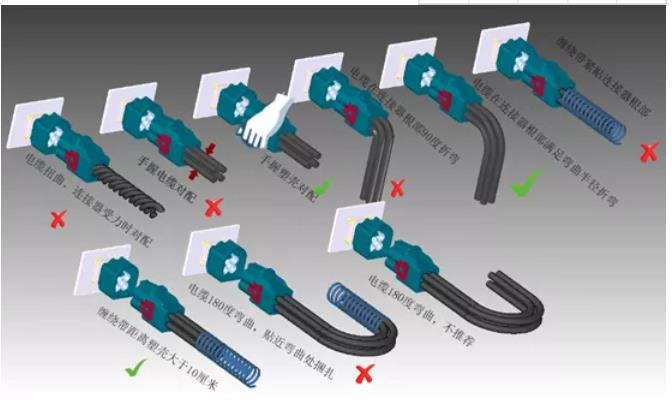

图：HFM^®连接器和电缆组件安装过程注意事项

如上图所示，安装注意要点如下：

1、避免在连接器根部扭曲线缆；

2、避免手握线缆对插，应当手握塑壳对插；

3、避免在连接器根部90°直角弯折线缆，线缆弯折需满足最小弯曲半径；

4、避免紧贴连接器根部缠绕扎带，缠绕扎带的起始位置距离连接器应当至少10cm；

当线缆需要180°弯曲时，避免贴近线缆弯曲部分进行捆扎。

正确的操作：

1、首先不推荐180°弯曲线缆；

2、如果无法避免180°弯曲布置，注意捆扎起始位置避开折弯位置，以免造成折弯位置应力集中。

规范的操作可以避免一些异常情况的发生，希望大家在操作过程中可以注意到这些。
