【端子】正确的压接和测量方法(图解)

来源:线束世界作者:线束世界-Jimmy2022-07-21 09:39

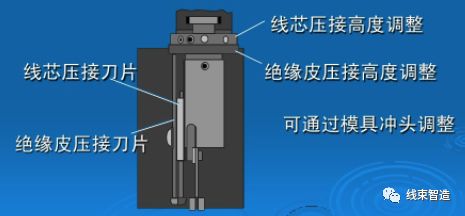

线芯压接和绝缘皮压接的高度调整








压接放线位置


开筒式直送料端子


640 (1).jpg

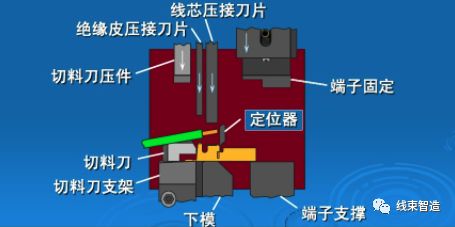

开筒式横送料端子

640 (2).jpg

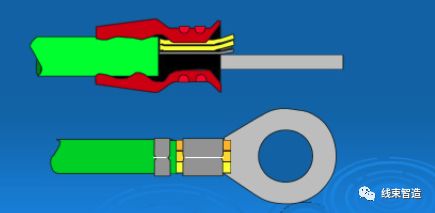

闭筒式单粒端子

640 (3).jpg

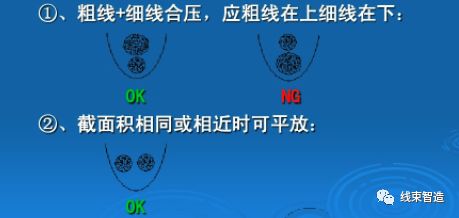

双线 / 多线合压时

640 (4).jpg

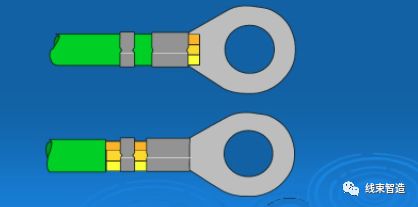

压接放线位置不正确的图示

640 (5).jpg

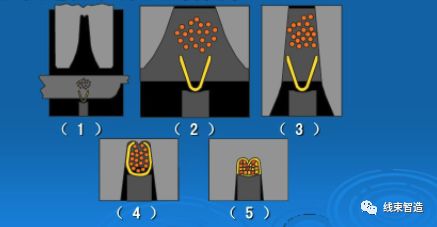

压接过程中线芯汇合图示

640 (6).jpg

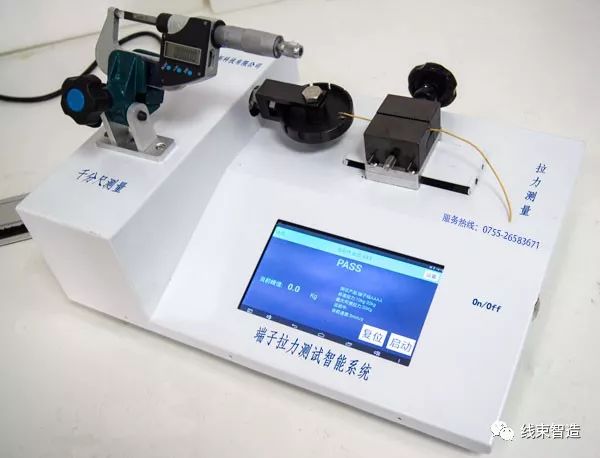

压接高度的测量和拉力测试


640 (7).jpg

640 (8).jpg


拉力测试注意事项:

1.夹头不得夹住线芯包筒部位;

2.多线合压时应取多组样品分别测各线的压接拉力。







压接外观质量的基本判定

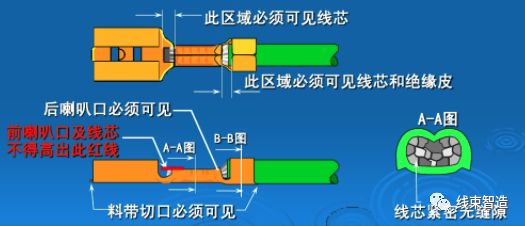

开筒式端子A图

640 (9).jpg

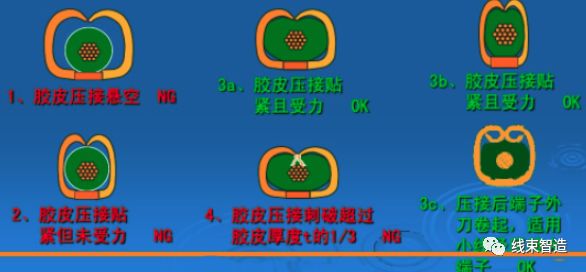

开筒式端子B图

640 (10).jpg

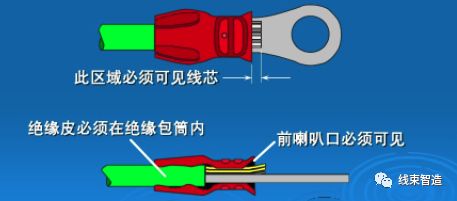

闭筒式端子

640 (11).jpg

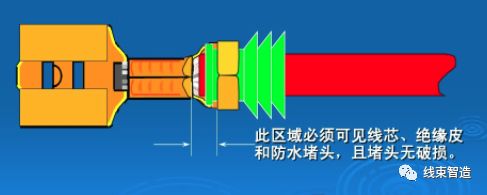

带防水堵头

640 (12).jpg

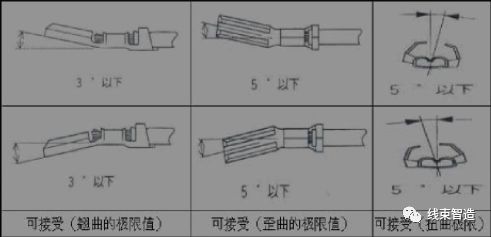

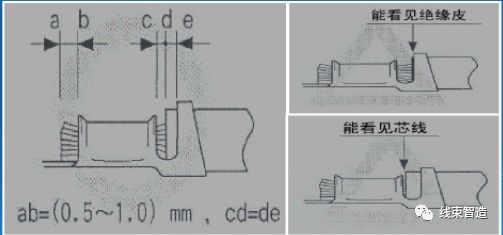

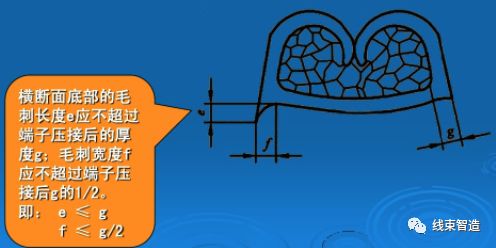

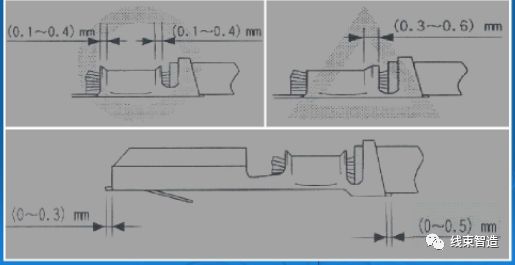

压接外观质量的基本尺寸判定方法


640 (13).jpg

640 (14).jpg

640 (15).jpg

640 (16).jpg

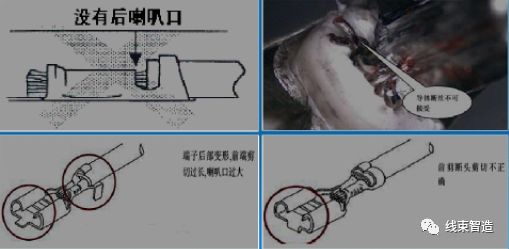

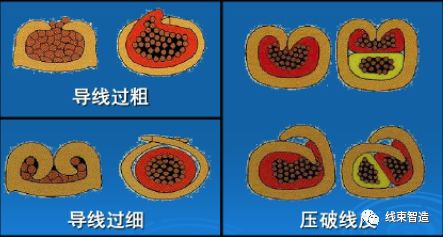

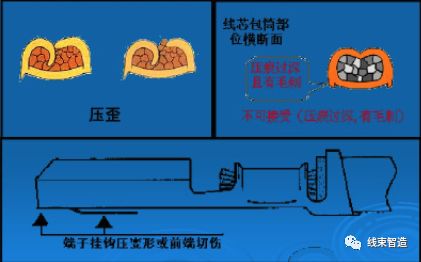

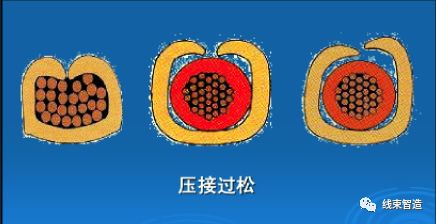

压接外观质量的不良图例


640 (17).jpg

640 (18).jpg

640 (19).jpg

640 (20).jpg

640 (21).jpg
