高压连接器电磁屏蔽测试（四）

来源：•作者：线束世界-Jimmy•2021-06-18 14:25

01 标准推荐电流探头法测试电磁屏蔽性能

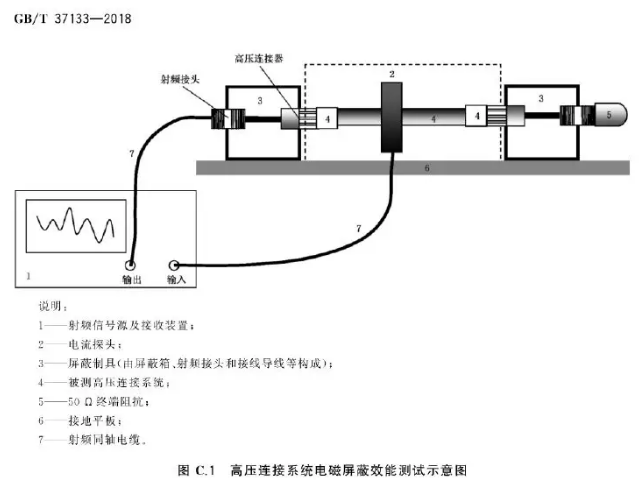

试验原理图如下：

02 电流探头法缺陷之测量位置难以界定

电流探头法测试电磁屏蔽性能的基本原理：

既然线缆组件的辐射场是由其中的共模电流产生的，那么我们可以通过测试该共模电流来代替测试实际的辐射场强，然后屏蔽性能可以定义为电流比值（无屏蔽时/有屏蔽时）。理论上来说，这个电流可以用电流探头很轻易地就可以测量，既简单物理图像又清晰，这也是该方法的最大优点。

但缺点也是显而易见，低频时，导体的电场分布如下图所示：

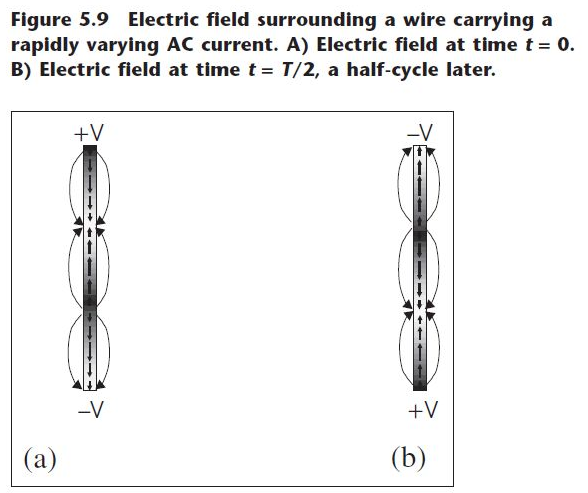

但高频时，情况将发生本质变化

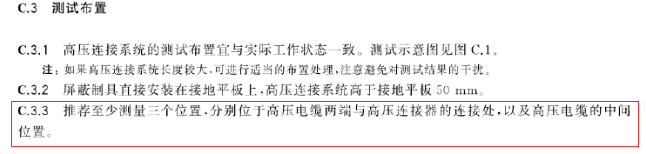

高频时，如上图所示，场的分布是不均匀的，并且具有周期性，而电流探头一次只能测试一个位置点。那么问题来了，为了全面反映样品的性能，探头应该以扫描的形式来获取每一个部位的电流值。但是标准的建议如下：

如标准所说，只测量3个位置，是无法准确反应实际情况的。进一步分析会发现更多问题，测量值是按最大值、平均值还是最小值呢？

03 电流探头法缺陷之探头引起场畸变

标准对于电流探头的要求如下：

但是查阅GB/T 18655-2010，并没有详细的规定来规范电流探头的制作，这里面就留下了很多违规的空间。

试想一下，把电流探头和一个铁氧体磁环整合在一起，当扫描时移动铁氧体磁环就可以间接改变被试品的长度，从而改变了辐射特性，试验结果将有待商榷。

04 如何评判电磁屏蔽性能

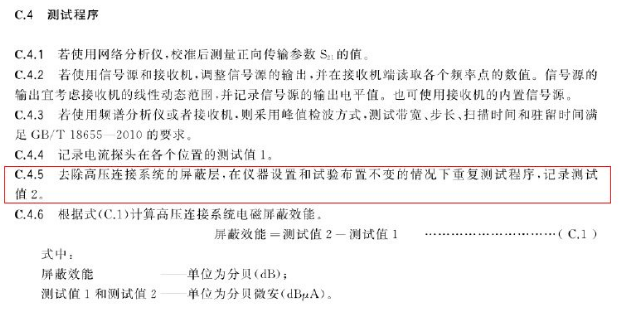

标准推荐如下：

1、在去除整个连接系统屏蔽层的同时，还要保证试验布置不变，实施起来确实比较困难。

2、另外一个问题，这个方法是测试的电缆，而不是测试的连接器。如果连接器本身不是显性表现（即电缆辐射比连接器辐射强，遮盖住了连接器），那最终的试验将变成评估高压电缆的电磁屏蔽性能。

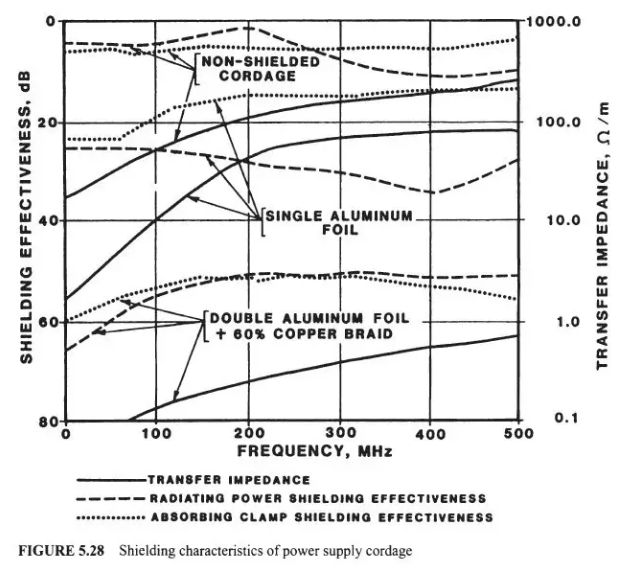

以上都是我个人粗浅的看法，权当抛砖引玉，欢迎大家一起来探讨，最后附上一张对比图。
