高压连接器电磁屏蔽测试（二）

来源：•作者：线束世界-Jimmy•2021-06-18 11:59

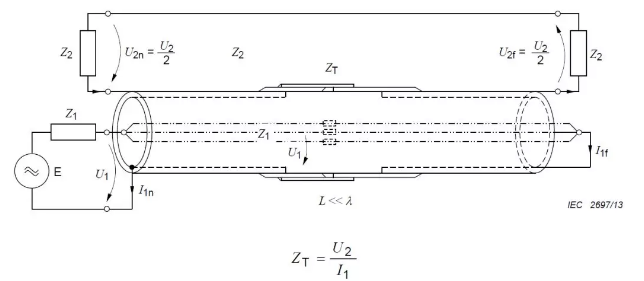

1、转移阻抗 ZT 定义

Z1，Z2：分别是内外电路的特征阻抗

U1，U2：分别是内外电路的电压（n:近端，f:远端）

I1：内电路的电流（n:近端，f:远端）

l：耦合长度

λ:真空波长

2、容性耦合阻抗ZF的定义

Z1，Z2：分别是内外电路的特征阻抗

U1，U2：分别是内外电路的电压（n:近端，f:远端）

I2：外电路的电流（n:近端，f:远端）

CT：耦合电容

l：耦合长度

λ:真空波长

上面ZF的数学推导很有意思，逻辑性很强，我也是分析了很久才理顺了思路，建议大家自己去推导一遍，这样可以加深对试验电路的理解。

一般情况下，除非屏蔽层较差、孔隙较多，电容耦合阻抗是可以忽略的。针对它的测试，IEC 62153-4-8进行了专门的规定。

3、转移阻抗测试截止频率

这里需要特别说明的是，任何一种测试方法，能够测量转移阻抗的频率范围是有限制的。主要原因为转移阻抗的概念是基于传统的低频电路理论，当频率超过一定限值后，整个信号将会呈现出波动形式。届时，就只能测量屏蔽衰减，而不能直接测量转移阻抗了。

下面用图片来更加形象地理解屏蔽衰减和转移阻抗，分别如下：

a）屏蔽衰减

b）转移阻抗

4、3种试验电路搭建

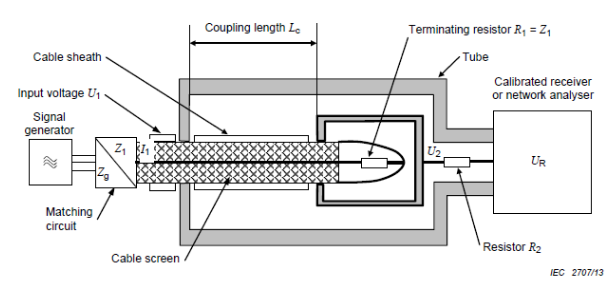

a）内电路阻抗匹配，外电路带有衰减电阻。电路图如下：

截止频率f和耦合长度的乘积需满足以下公式：

该电路的优势是提升了截止频率限值。

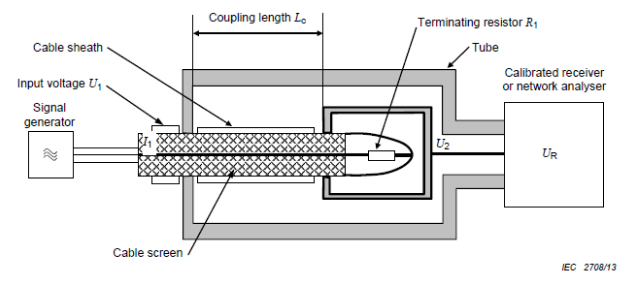

b）内电路阻抗匹配，外电路没有衰减电阻。电路图如下：

截止频率f和耦合长度的乘积需满足以下公式：

c）内电路未进行阻抗匹配，外电路没有衰减电阻。电路图如下：

截止频率f和耦合长度的乘积需满足以下公式，分为两种情况：

•刚性管

•软性管

来源：罗森伯格
