FAKRA连接器互配对电性能的影响

来源:作者:2021-06-03 13:07

什么是FAKRA?

FAKRA= Fachkreis Automobil是由德语转换而来汽车专家组简称。

代表汽车电子工业使用的RF射频信号连接器。


FAKRA的由来?

FAKRA是罗森伯格德国研发的RF射频连接器,被欧美系的主要车厂所广泛使用。


原来FAKRA是起源于罗森伯格。那么关于FAKRA的专业的知识还是得由罗森伯格来跟大家介绍了:



目前,FAKRA连接器已广泛应在车载收音机,GPS和摄像头端等,它的界面尺寸参照的主要标准ISO20860-1,USCAR-18产品的验证标准USCAR-17,ISO20860-2,LV214和USCAR-2等。FAKRA的性能验证包括机械,环境和电气性能3个主要组成部分,今天小编就为大家阐述一下FAKRA连接器互配后,界面处的尺寸对电性能的影响。


特性阻抗和回波损耗是FAKRA连接器的重要指标的一部分,其中特性阻抗表征的是连接器沿着轴向方向每个截面的特性,和连接器外导体内直径,内导体外直径和绝缘介质的介电常数相关,这里不做详细阐述。

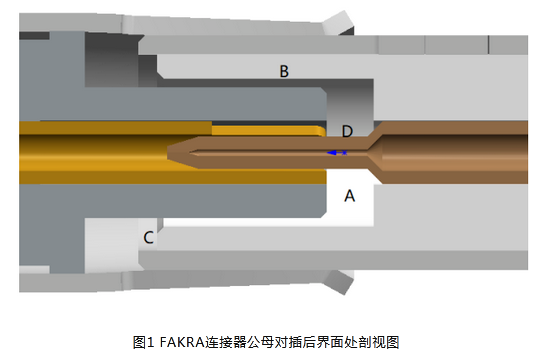

图1为公母连接器对插后的剖视图:

A:轴向空气介质间隙,和两侧介质不同

D:轴向空气间隙处内导体外直径为插针外直径,和两侧尺寸不同

C:轴向空气介质间隙,和两侧介质不同

B:绝缘子重合位置,公头绝缘子,母头绝缘子和空气间隙形成混合介质

根据特性阻抗的影响因素,可以得知在连接器对插后,在界面处,公母界面轴向空气间隙,绝缘子材料,以及内导体,绝缘子和外导体内孔的尺寸都会影响对插后的阻抗匹配。



在标准里,对于绝缘介质材料并没有明确定义,界面尺寸是一个范围。从而产生了各种可能性:

1) 产品A的绝缘介质材料和产品B不同,A在设计初期时,是根据A的材料进行的公母连接器匹配设计

2) 由于界面尺寸是个范围值,不同产品互配后,轴向空气间隙不同

3) 由于界面尺寸是个范围值,不同产品互配后,径向空气间隙不同


在连接器的界面尺寸满足相应标准的前提下,可以对插。不能单纯地理解为就会满足对插后的性能要求。对插后产生的不同不可避免地会影响特性阻抗和回波损耗。为了减小界面处对于信号的影响,通常的做法是考虑到公母头的匹配仿真和测试,尽量控制原材料的公差范围缩小样品间的差异,尽量采用自动化组装来增加界面尺寸的一致性。

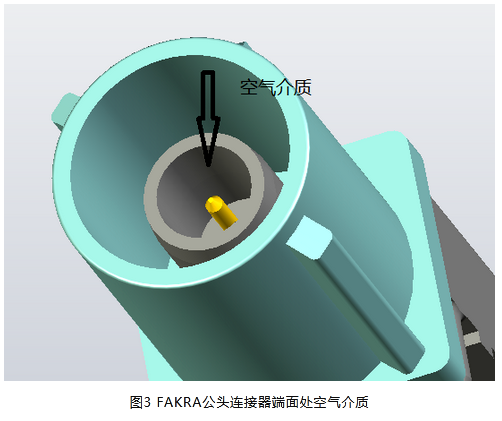

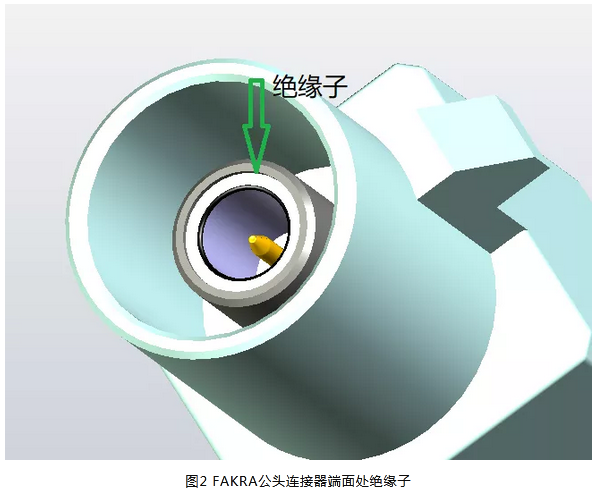

实际应用中不难发现公母连接器对插后界面处尺寸不同的实例,比如公头FAKRA连接器设计,在端口处,塑料绝缘介质和单纯空气介质2种的产品(见图2和图3),如果这两种方案同时对插一种母头连接器,根据以上内容的分析,可能会得到不同的测试结果。所以不同产品进行混插时,建议进行必要的匹配试验。
