浅析双壁热缩管在汽车线束中的应用

来源：•作者：•2021-06-02 11:38

1、前言

汽车线束中导线与导线的连接点称为铰接点，普遍存在于汽车线束之中。铰接点的导线线芯裸露在外，倘若不采取相应的防护措施，则铰接点会受到环境的影响加速其氧化，增加线束铰接点处的电阻，造成局部温度过高，严重时会引起烧车等安全隐患。

2、双壁热缩管

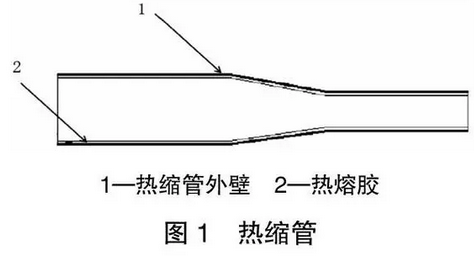

双壁热缩管由热熔胶和热收缩套管复合而成的一种密封性防护套管。

3、双壁热缩管在汽车中的应用

3.1 为什么要进行线束密封

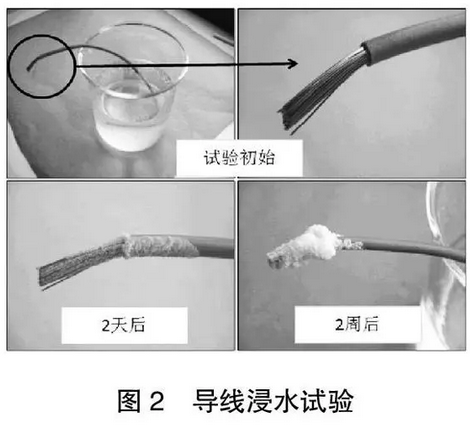

原因：电线与电线之间，电线与环端的压接之处，电线与端子超声波焊接处，环境中的水分会进入连接部位之后，会加剧连接部位的氧化速度，从而加大连接部位的接触电阻，见下图。

3.2 双壁热缩管收缩过程

以一种双壁热缩管（收缩比 4:1）为例：

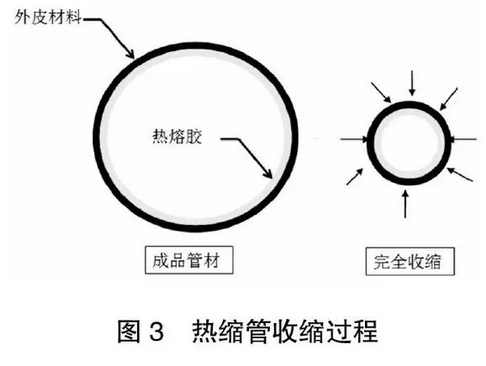

双壁热缩管外部材料采用交联XLPE（收缩温度为110～135摄氏度），内层的热熔胶初始流动温度约为 120摄氏度，温度上升过程中，外皮的收缩力会把热熔胶挤压进线束中间，见下图。

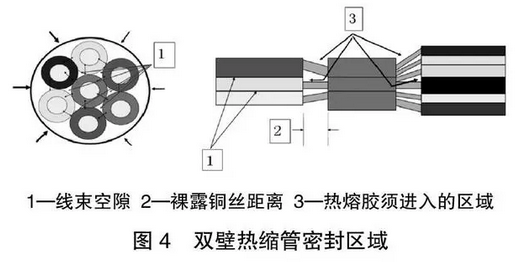

3.3 双壁热缩管在线束中的密封区域

在双壁热缩管收缩的过程中，线束被挤压在一起，热熔胶很难穿透进入到线束中间的空隙中。热熔胶须进入导线压接部位并形成密封效果。

3.4 影响双壁热缩管密封效果的因素

在不考虑双壁热缩管自身材料性能的情况下，影响双壁热缩管密封效果的主要因素有：

（1）收缩工具的稳定性。

（2）压接区域两边导线的总横截面积及差异。

（3）压接区域两边导线的数量分布。

（4）导线的总量。

（5）线束的焊接/压接工艺。

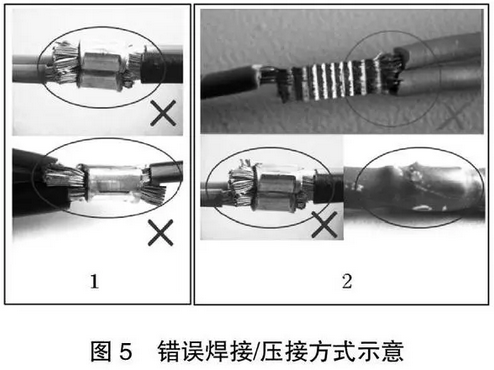

上面的影响因素中，线束的压接/焊接工艺水平，严重影响热缩管的密封性能。下图列举了常见的错误压接/焊接方式：

需要注意的地方：

1）翘起的导体很容易刺穿热缩管，从而导致密封效果失败失败。

2）铜丝裸露过长、未平顺处理，会阻碍热熔胶的流动。

4、主要性能及试验要求

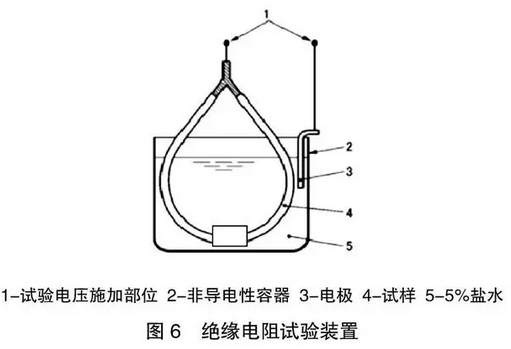

4.1 绝缘电阻

要求：绝缘电阻应＞100MΩ。

将样品中心部位放至于 5%盐水中，两端置于盐水外面，保持4小时后，在导体和电极之间施加直流电压100V 30分钟后测得绝缘阻值。

4.2 耐湿热

要求：3 个工况作为一个循环，5 个循环后其绝缘电阻、密封性能满足要求。

将试样放入试验箱内，按表 1 工况顺序进行试验，温度调节速度 2℃/min。

4.3 热冲击

要求：5 个循环后，将试样冷却至室温。其绝缘电阻、密封性能满足要求。

根据试样不同的温度等级，将试样放入相应试验温度的试验箱 1h 后，取出试样立即放入 5℃水中，如此为一个循环；

4.4 热老化

要求：其密封性能和绝缘电阻满足要求。

将样品按温度等级要求放入相应的温度试验箱中，放置3000h 后，冷却到室温。

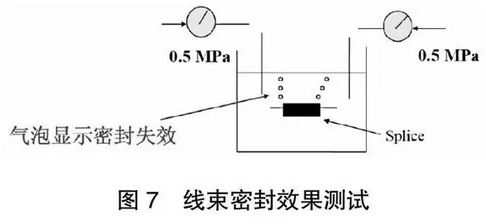

4.5 密封性能

要求：连接点没有气泡的产生。

热缩管防护的环端和电线的连接点，在 0.5b ar～0.7 bar 压力下，测试 15s，

4.6 低温冲击

要求：无破损现象，其绝缘电阻、密封性能满足要求。

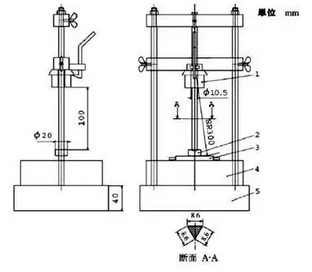

将试样和试验装置放入-40℃的试验箱中 4h，把试样的中央部位放在试验装置媒介部件下面、钢的底座上面，使200g 的锤子从高度 100mm 的地方落下。这个顺序也可反复用于剩下的试样。冲击后，把试样的温度恢复至室温，目视检查热缩管。

4.7 加热变形

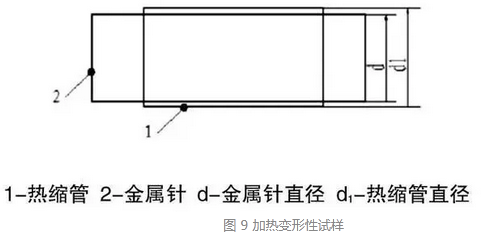

4.7.1 试样

将热缩管热缩在金属针上，金属针长度其中 d≥d1×75%。

4.7.2 要求

要求：试样最薄处壁厚和试验前试样壁厚百分比应大于或者等于40%。

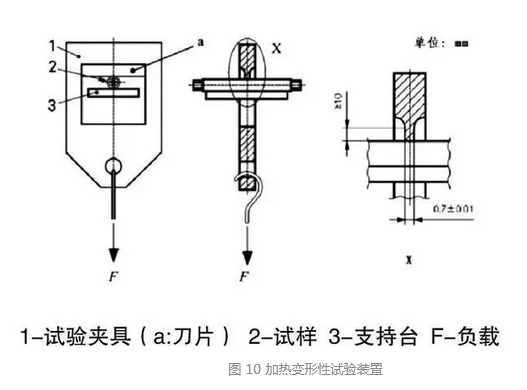

把试样固定在支持台上，F上悬挂 150g 重物，将试验台翻入相应温度的试验箱中，1h 后，取出试样立即放入 15℃水中冷却 1min，测量热缩管最小壁厚。

5、结束语

在汽车电路设计中，根据使用需求对线束接点处双壁热缩管进行合理化的选型，可有效的降低相关电路故障，提高使用寿命和电气安全性。
