罗森伯格HSD连接器的Coding设计

来源：•作者：•2021-05-20 09:26

有些刚接触或者还没接触过罗森伯格HSD连接器产品的客户，有一大部分在向我司寻找与其需求能相适配的线束连接器的同时都还带有一些疑问？例如有的客户会说为什么我要的型号是D4K10A-1D5A5-D对应的Coding是D，而你们给的信息却是Y？

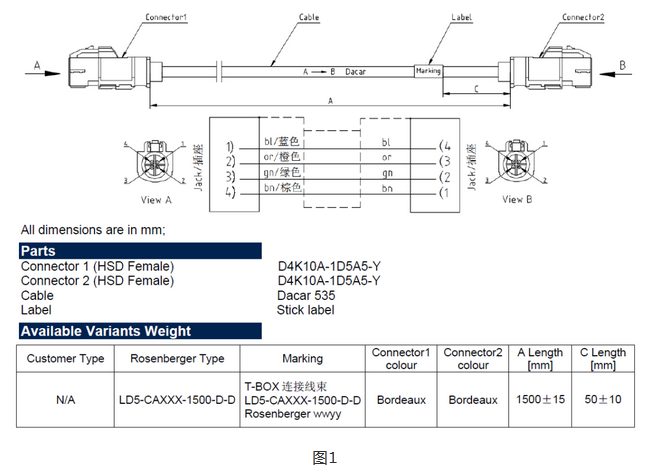

每当遇到客户对此有疑虑的时候我都会解释说D4K10A-1D5A5-Y其中的Y是我司的任意颜色的一个代码，如果详细的查看过Data Sheet，可以看到，关于线束规格描述的类型中会有实际对应的信息，如图1中所示，Rosenberger Type、Marking或者是Connector 1 Colour和Connector 2 Colour中都会有对应颜色的一个代码来区分。

还有一些客户会问那你们对应的其他Code都有哪些，分别都是什么颜色呢？他们之前有什么区别吗？在这里对于单腔HSD来说的话它有14种Code的颜色来区分，如图2所示。

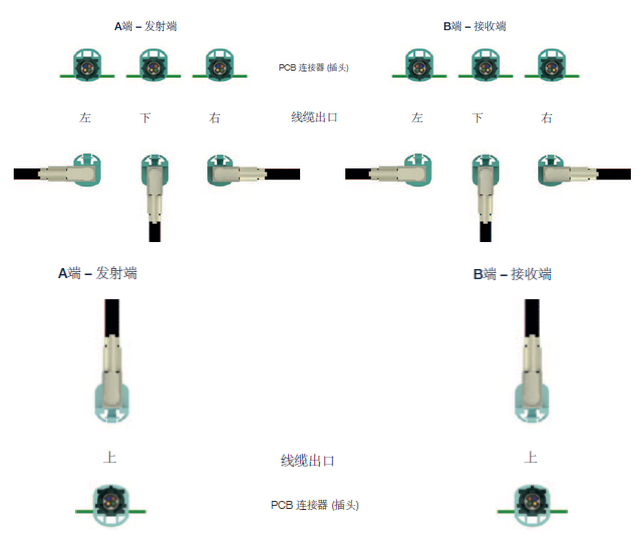

从图2中我们可以看出它分为了两部分来表示，其中A、B、C、D、E、F、Z这7种Coding代表了HSD弯头连接器在出线朝向为左、下、右这三个的方向时的Coding，反之G、H、J、K、L、M、O这7种Coding对应连接器出线朝向为上，如图3所示。

图3

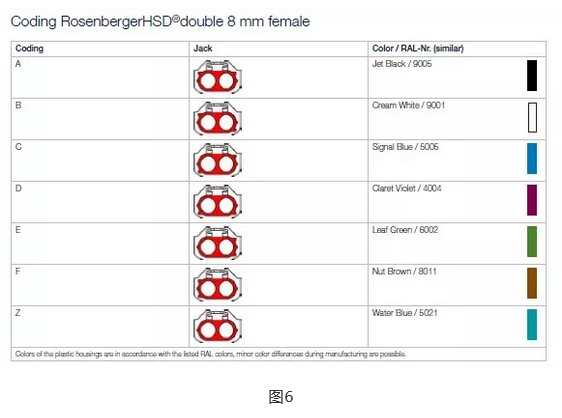

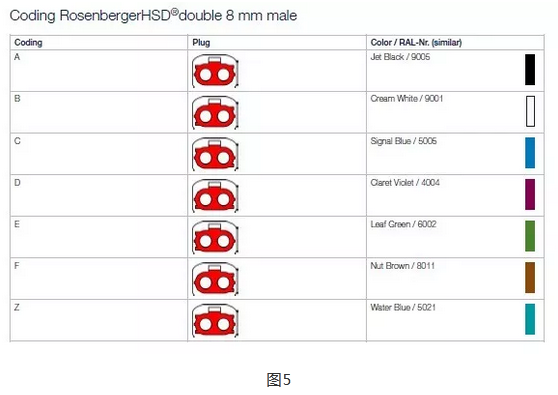

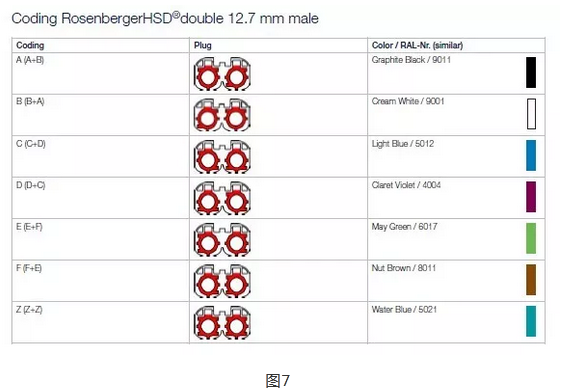

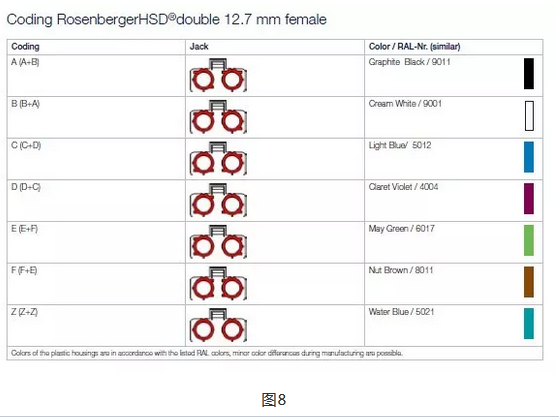

那为什么HSD的Coding要分两组呢？这是因为HSD连接器所使用的线缆是由四根芯线同时绞合后制成，采用星绞拓扑结构，对角芯线为一对，这就使得HSD连接器的四个Pin针的位置是定义好的，如图4所示，它的线缆不能像FAKRA那样相对连接器进行转动。这样就使得在线束总成中弯头连接器仅从外观上，无法分辨是向上出线还是向下出线的，所以罗森伯格为HSD规定了两组Coding，以此区分向上和向下出线。
