浅谈连接器的组装过程

来源：•作者：线束世界-Jimmy•2021-05-12 15:50

组装将端子，连接器主体，以及其他的零部件来组合成一体，形成完整的连接器。

在连接器注塑之后，在端子冲压，镀层之后的最终一步就是组装。组装将端子，连接器主体，以及其他的零部件来组合成一体，形成完整的连接器。

自动化组装是个复杂的过程，因为事实就是这些零部件有很多的种类与变更，而且需要考虑到单件的合理价格以及高生产率。

我们一般使用四种不同等级的组装。选择方法取决于生产量，市场的实时需求，以及其他的因素。

1 手工装备Manual Assembly

手工装配一般用来:

低量需求的产品；样品；原型；来满足一些新产品的快速的实时需求

2 半自动组装Semi-automatic：

半自动组装包含了由工具机以及一种或多种手工操作，比如送料机构，或者踩脚踏板

3 Flexible Assembly灵活组装

灵活组装善于用快速转换来完成各种各样的产品。市场的及时需求往往会导致这种方法。灵活组装生产线典型地服务于需要灵活快速的重新组合的低产量的产品。

4 全自动组装Fully Automatic Assembly：

全自动组装使用于的一个产品家族的高产量生产。这个方法力求集中于一种寻求高产量的产品，并以此来将生产率最大化

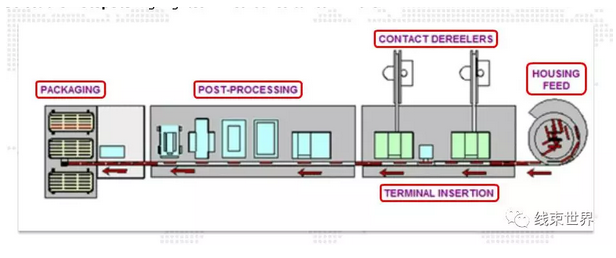

全自动组装随着生产线运转而进行。这个生产线由排成一条线的不同的组装站组成。这个生产线可以用不同产品与流程的模块式生产来制定。

连接器送料机构：连接器传送机构将连接器定向传送到组装轨道，以满足装备中的移动要求。

端子卷料机构: 端子卷料机构将端子传送到卷筒上的组装过程。其他传送机构用于针型端子或者不绕卷筒的端子上。

端子插入：端子插入用缝针机或者成套插入机器来讲端子装进连接器中。

后加工处理： 后加工处理包含了各种各样的终端操作，比如端子弯曲，增加零部件等操作。后加工处理也包含了检验工作。

包装：包装讲组装好的零部件装进选好的包装材料中。在这个栗子中，他们被装入到托盘上。

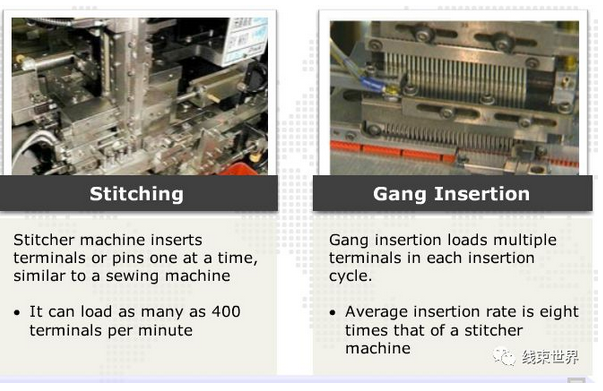

端子插入的两种方法： 缝针机Stitching与成套插入机器Gang Insertion。

在缝针中，一个机器只能一次将端子插进连接器中。它的运动类似于一个缝纫机。一般的缝针机每分钟能够装载多达400个端子。

成套装入机器在每次插入循环中能够装载大量的端子。尽管这个机器运行的很慢，它的平均插入速率是缝针机的8倍。

后加工处理发生在包装之前，包含了：

1端子尾部弯曲

2 包含了板扣，定位夹，驱动器，钉子等零部件的组装。

3 端子最终定位

4 最终的修正与调整

5 打印检验证明

6 检验，包含了机器与手工检验

7 激光注入标记，比如Logo与零件号

包装Packaging

连接器的包装必须满足客户自动化生产流程的要求

这个托盘机构的栗子用于拾取与放置的设备。

连接器包装比将他们装入到包装盒中而运输更为复杂。

连接器包装有轨道，卷筒，以及其他满足客户自动化生产流程的要求的机构
