什么是 GTMS 连接器？

What are GTMS Connectors?

GTMS（玻璃-金属密封）连接器，是一种特制的电子连接器，其独特的玻璃与金属间的气密性封装技术，为要求严苛的高可靠性应用场景提供了不可或缺的解决方案。特别适用于在极度恶劣环境中维持电气连接稳定性的场合，如存在高湿度、腐蚀性气体或微细颗粒物污染的环境。通过GTMS连接器的卓越密封性能，可以确保电子系统在极端条件下的长期稳定运行，从而满足航空、航天、军事及其他关键领域的严格要求。

玻璃作为一种优质的绝缘材料，在电子产品中发挥着不可或缺的作用，与金属之间形成良好的结合，展现出卓越的耐腐蚀性。玻璃还具备出色的抗温变和抗压能力，使得它在各种极端条件下都能保持稳定的性能。在电子密封元件中，所使用的玻璃通常是由硅酸盐、硼酸盐和磷酸盐等研磨或颗粒化的非结晶材料制成。这些材料经过高温加热至熔点后，再经过冷却过程，从而形成坚固的密封结构。

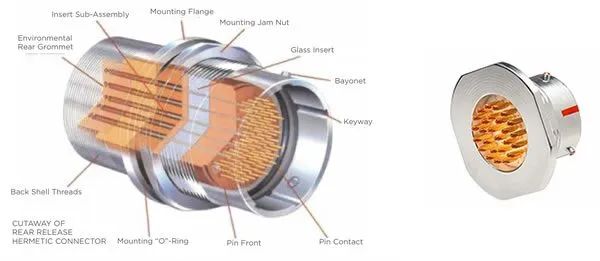

GTMS连接器的典型结构特征在于，金属导体被玻璃绝缘体全面环绕，形成了一种独特的封装形式，其中玻璃在金属导体的外围构建了一道坚固的密封屏障。这种精密的设计构思，不仅赋予了连接器极高的可靠性和耐久性，还能有效抵御外部环境因素如温度变化、湿度以及腐蚀等的侵袭。其他连接手段也包括采用了O形环以固定玻璃密封圈，或在绝缘设计中融入玻璃元素，以进一步增强连接器的综合性能。

01 设计说明

玻璃密封技术可细分为匹配密封与不匹配密封（亦称为压缩密封）两大类别。在匹配密封中，玻璃与金属材料的热膨胀与收缩系数相对接近，通常控制在10%以内，这极大程度地限制了玻璃元件所承受的应力，从而保障了密封的长期稳定性。相对而言，不匹配密封则涉及金属与玻璃间热膨胀系数的显著差异。在连接器的制造流程中，金属在加热状态下发生膨胀，随后在冷却过程中紧密贴合于稳定性较高的玻璃上，由此形成了一种极其紧密的密封结构。这种独特的密封机制为连接器提供了卓越的防潮、防腐以及抗机械冲击能力，使其在严苛的工作环境中亦能展现出卓越的性能。

02 多种类型

密封接插件：

用于通过真空室或压力容器等密封屏障传递电信号、电力或流体。

玻璃密封连接器：

用于需要在具有挑战性的环境中进行电气连接的高可靠性应用，如军用电子设备或井下钻探设备。

传感器玻璃金属密封件：

用于必须在保持密封的同时进行电气连接的传感器组件中，以保护敏感元件免受环境破坏。


玻璃金属密封功能可用于各种连接器

04 行业应用

在 GTMS 连接器中，玻璃是一种高效耐用的材料。然而，玻璃固有的刚性和脆性可能会导致一些问题，如果设计中没有对连接处的张力和应力进行适当管理的话。风险包括玻璃与金属之间出现空隙、分离，或玻璃结构完整性遭到破坏。玻璃-金属密封件不仅要经受住制造过程中的熔化，还必须经受住实际操作条件下成千上万次的热循环。

GTMS连接器，在多个恶劣环境市场中占据了重要地位。

在军事领域，它广泛应用于通信系统、雷达系统、监视设备以及武器系统中，为军事设备的稳定运行提供了坚实保障。

在航空航天领域，GTMS连接器同样发挥着不可或缺的作用，如航空电子系统、卫星通信设备、驾驶舱仪表以及导弹制导系统等，都依赖于其高度的可靠性和稳定性。

在汽车行业中，它确保车辆在各种恶劣环境下的电气连接稳定；在医疗领域，它保障了植入式医疗器械、诊断设备和手术器械的安全运行

在石油和天然气领域，它助力海上钻井平台、井下仪表和海底控制系统的稳定运行；在工业应用中，它则为机器人、可编程逻辑控制器、运动控制系统和传感器等设备的正常运行提供了关键支持。
