船舶应用连接器的六个注意事项

来源:线束世界作者:线束世界-Jimmy2024-02-22 11:17

汽车船舶应用连接器的六个注意事项

Six Considerations for Connectors Used in Marine Applications


船舶和其他船舶应用中使用的电气连接器必须符合严格的标准,尤其是在承受天气、水和盐水、振动和极端温度的影响时。此外,有限的空间通常是一个因素,需要紧凑型连接器或具有高引脚数的连接器来处理多根电线。


在掌握这些基础知识的同时,还必须牢记六项关键,以确保设计出可靠且能够在最恶劣水域环境下稳定运行的连接系统。从而能够更加精准地应对各种恶劣环境,从而打造出真正可靠的连接系统,满足在各种应用场景中的需求。





01  防风雨或防水设计


插头和插座一旦暴露在户外,必须具备抵抗风雨侵袭的能力,若不慎遭遇浸泡,还需确保优良的防水性能。


在选购连接器时,务必仔细核查其防护等级,确保所选产品能在预期的恶劣气候条件下维持长久稳定的性能。通过这样的审慎选择,可以保障连接器在各种天气条件下都能可靠工作,满足长期使用的需求。

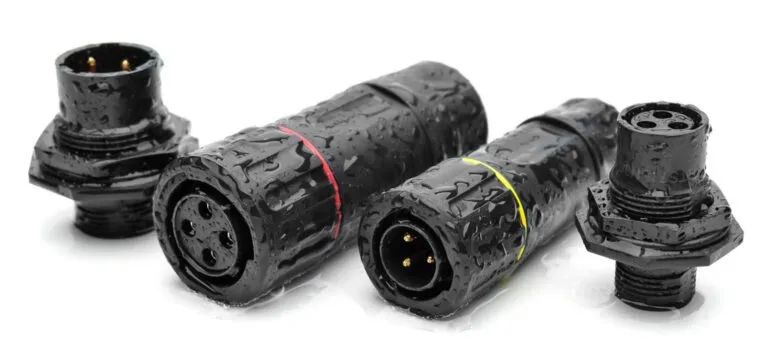

2.21 1.jpg

防水连接器



02  不可互换性


在直流系统中使用的插座和相应的插头,绝对不能与船上其他部分用于交流系统的插座和插头混淆或互换。这种严格区分是为了确保电流的稳定传输和避免潜在的电气故障。错误的互换可能导致电流的不稳定,甚至可能引发火灾或设备损坏等严重后果。


为了确保系统之间不发生错误的连接,船舶工业普遍采用了一种有效的方法:颜色编码的布线。通过给不同系统的插座和插头赋予特定的颜色,工作人员可以迅速而准确地识别出每个插接点的功能,从而避免了误操作。这种方法简单直观,大大提高了工作效率和安全性。


此外,一些连接器制造商也提供了多种颜色的连接器选项,以支持颜色编码的实践。比如绿色连接器插座,就是专为需要明确区分系统的应用而设计的。这种绿色插座与其他颜色的插座形成鲜明对比,使得工作人员能够一眼就识别出它属于直流系统。


通过采用颜色编码的布线以及使用特定颜色的连接器,我们可以有效避免直流系统和交流系统之间的错误连接,保证船舶电气系统的正常运行和安全。

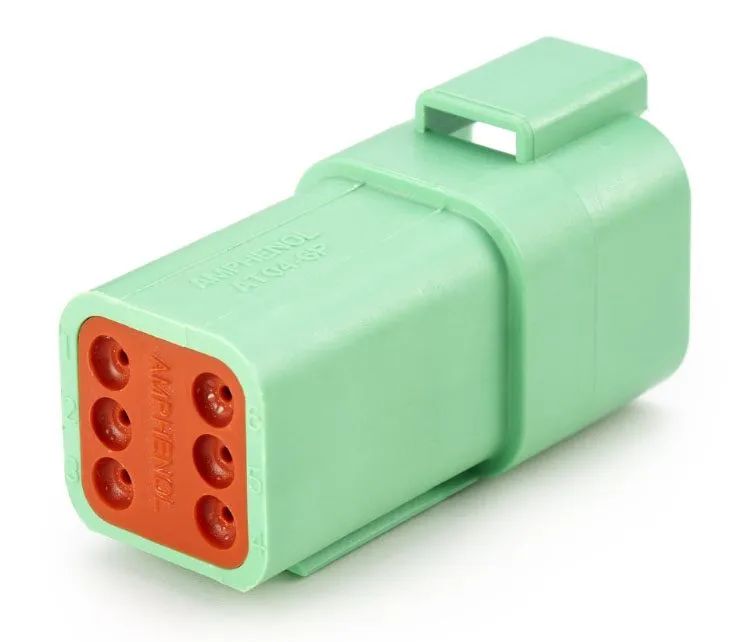

2.21 2.jpg

绿色连接器插座,以支持颜色编码的电线和电路识别





03 弯曲受限


插头与插座的弯曲受限至关重要,这是确保电线连接稳定、防止断裂和性能衰减的关键要素。为了达到这一目的,插头和插座必须配备专门的支撑装置,用以稳固所有的电线,并限制连接处的弯曲程度。这种设计不仅保障了电线在连接过程中的稳定性,还能有效延长连接器的使用寿命。


当今市场上,领先的连接器制造商纷纷采用创新的解决方案,以满足这一需求。其中,扩展外壳型连接器便是备受推崇的一种选择。这种连接器通过增加外壳的尺寸和强度,为电线提供了更加稳固的支撑。同时,其内部还集成了应力消除装置,能够在电线受到外力时,有效分散和缓冲应力,从而防止电线弯曲。




2.21 3.jpg

双向 AT 系列连接器,内置应力消除装置,可防止电线在与端子相接处弯曲





04 脱离接触压力


插头连接器在脱离过程中,其沿连接器轴向所需的最小脱离力应为6磅,这一标准需要持续维持一分钟。这意味着,即使在极端的工作环境下,这种连接器也能保持稳定的连接状态,不会轻易脱落。


市场上的许多重载连接器都能轻松满足甚至超过这一要求。这些重载连接器通常采用高强度材料和精密的制造工艺,以确保在各种恶劣的工作环境下都能保持出色的性能。




2.21 4.jpg

12 路 ATM 连接器系列插头,带有锁定片




带有自闭卡扣式盖板或连接器位置保证 (CPA) 机制的连接器通常可确保在船舶应用中防止连接器意外脱离所需的最小接合。

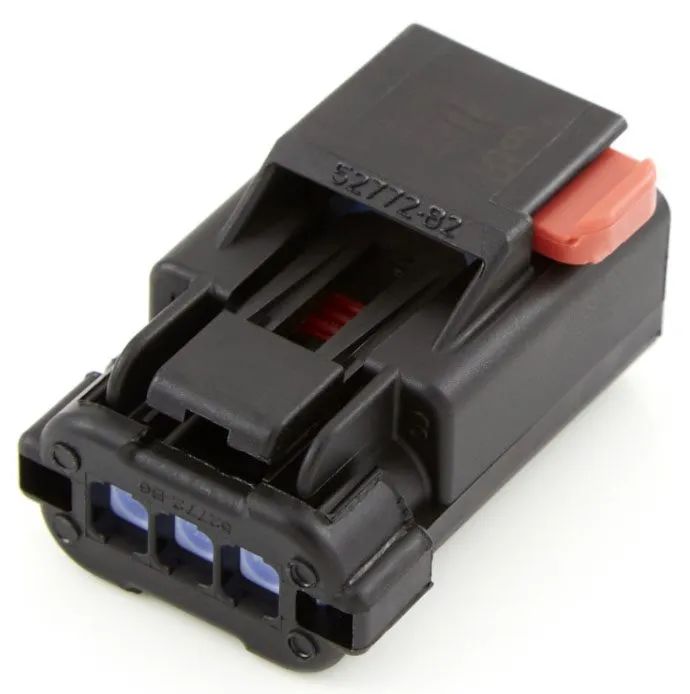

2.21 5.jpg

密封连接器外壳,右上角可见一个正向锁定连接器位置保证选项卡(红色)





05 容量


除了电线尺寸能力外,连接器的容量还应选择满足或超过连接导体的载流量和温度额定值。


确保连接器的额定值能够处理船电气系统的电流和操作环境的温度。如果电流超过连接器的容量,则会增加电阻,导致组件磨损,并导致电压下降、系统故障或故障。



06 短路保护


对于多线插头和插座而言,每个单独的端子都应当受到周全的保护,防止与相邻端子发生意外的短路。这些连接器必须确保外壳内部各端子之间保持足够的隔离距离,从而消除短路的风险。


今的行业标准多针连接器旨在保持外壳内部端子的充分分离。




2.21 6.jpg

连接器有单独的插针槽,用于安全有效地连接相邻端子




在船舶领域,连接器面临着严苛的工作环境和要求。为确保在这些条件下仍能可靠运行,专为船舶设计的连接器通常具备较高的IP等级,这意味着它们能够抵御尘埃、水分和其他污染物的侵入。同时,这些连接器还具备广泛的工作温度范围,从寒冷的海洋气候到热带的高温环境,都能保持稳定的性能。


除了抵御恶劣环境,船舶连接器还需承受船体运动带来的冲击和振动。它们经过特殊设计,以确保在持续的颠簸中仍能保持电气连接的稳定性。此外,这些连接器还需具备出色的耐腐蚀性,以应对海洋环境中的盐分和化学物质的侵蚀。


值得一提的是,许多专为船舶设计的连接器也适用于其他要求苛刻的细分市场。例如,它们同样适用于重型工程车辆、越野车和农业设备。
