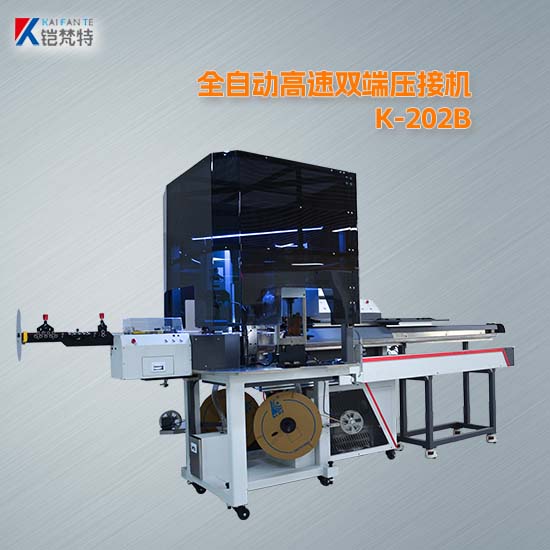

K-202B全自动高速双端压接机

K-202B全自动高速双端压接机

类  型:
全自动压接机
品  牌:
铠梵特
颜  色:
所有颜色
产品描述:
全自动高速双端压接机,型号:K-202B;主要功能:A端切线、同轴剥皮、通断检测、打端;B端同轴剥皮、通断检测、打端。控制方式:工业电脑控制,Windows7操作系统;放线系统:全自动送线装置,适用于轴装线、卷装线;检测装置:气压检测、线材有无检测、端子有无检测;端子压力检测系统:双通道压力监控(冠钜);适配模具:OTP模具、欧式气动模;端子压着能力:30KN。

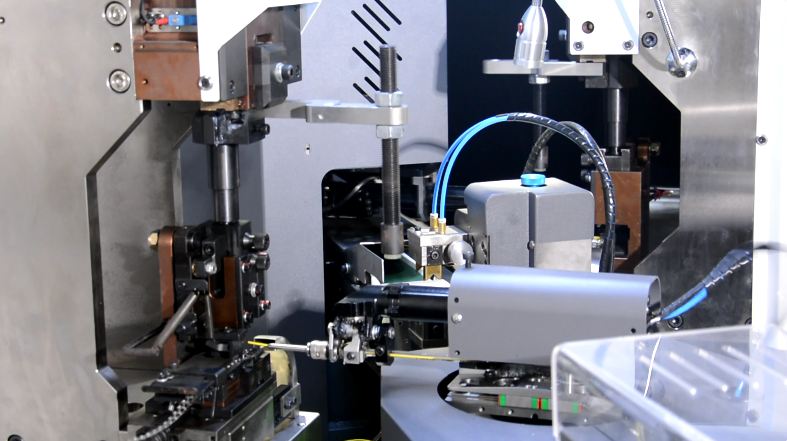

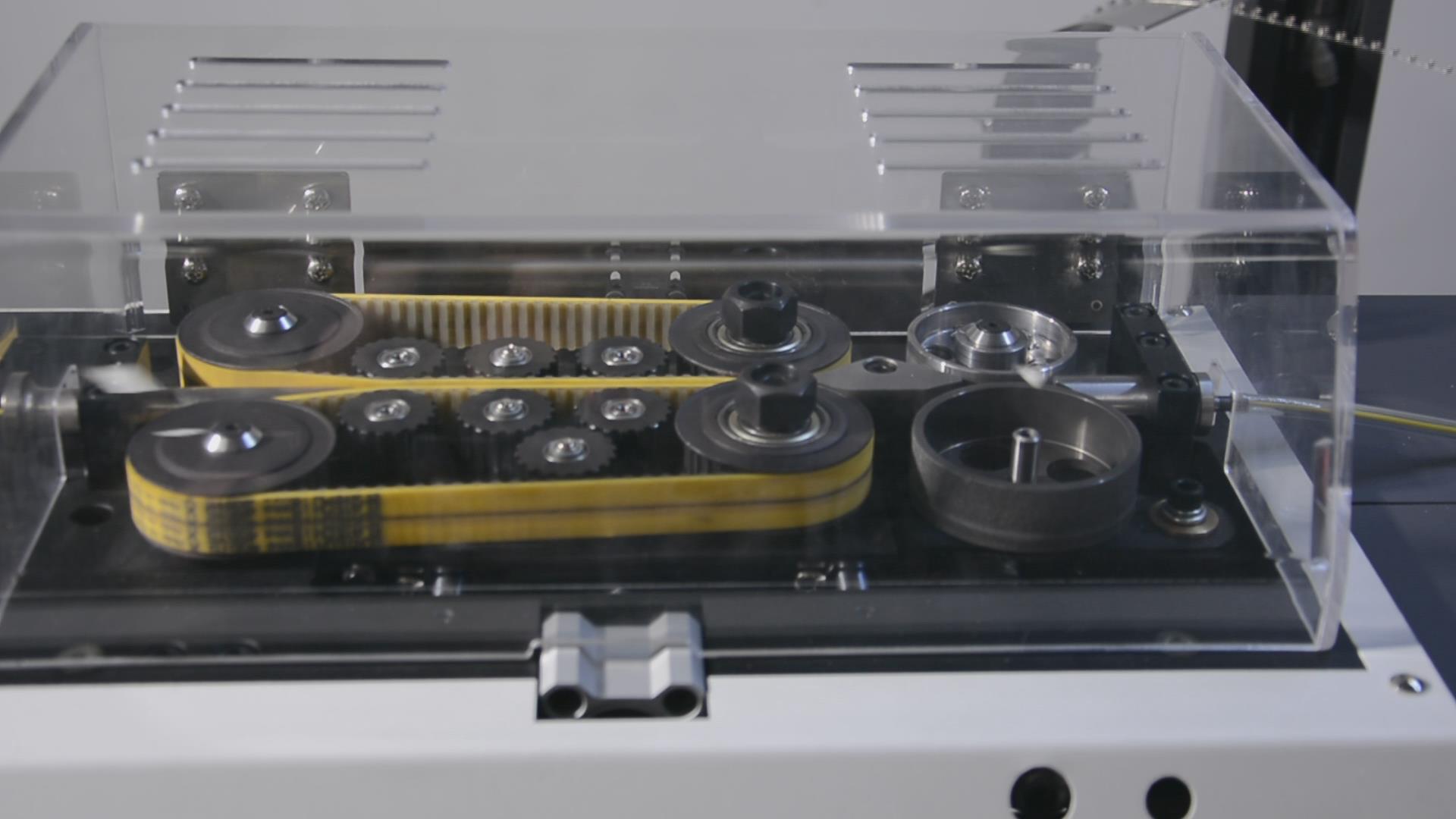

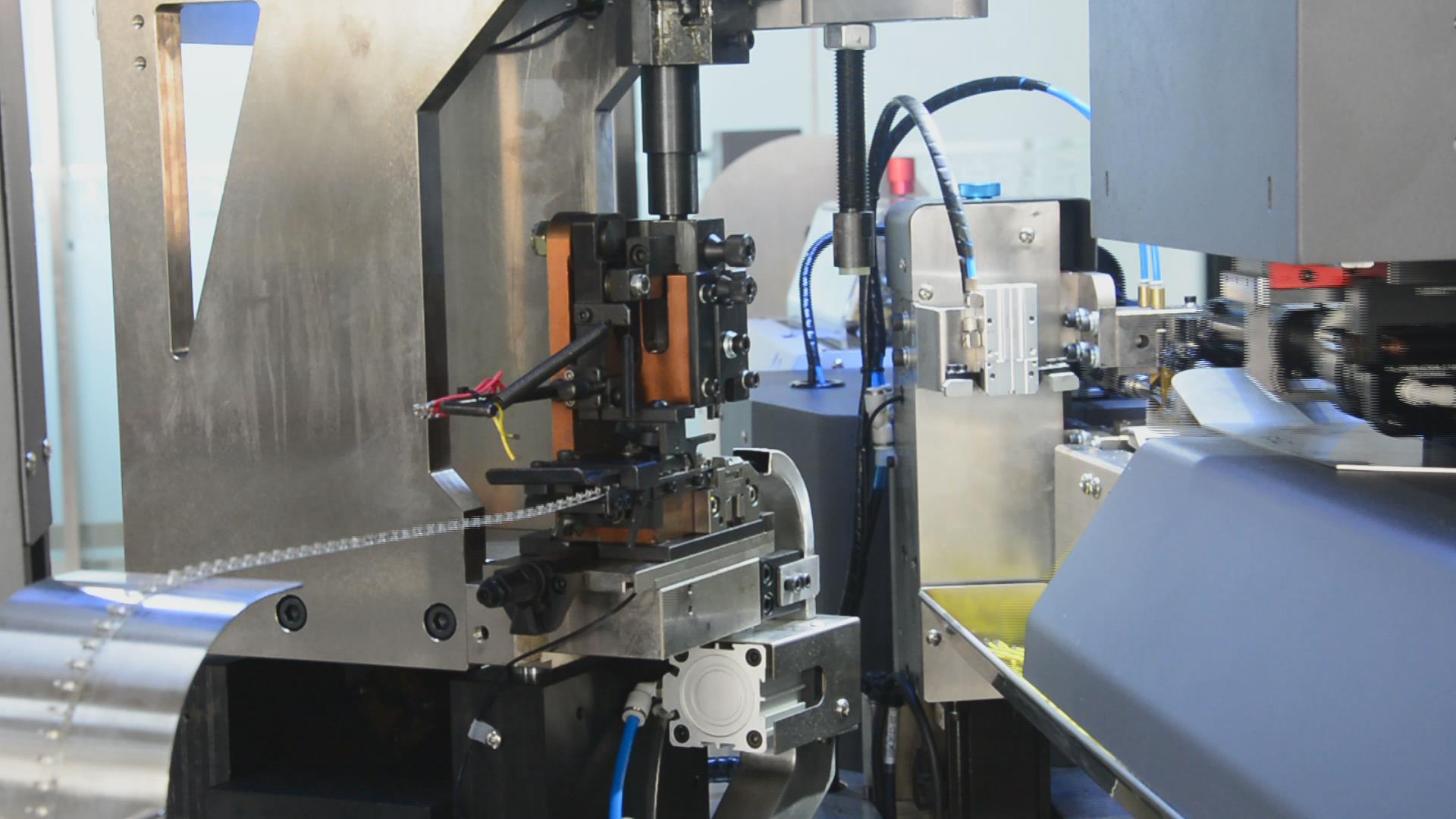

部分细节图








技术参数


动力电源 50/60HZ  220V单相
加工长度 100mm-4000mm(可定制)
电线加工线材范围 2.8-3.3MM
产能 7-9S/PCS(400mm长),实际效率依加工线材及长度实测为准
切断精度 ±(0.2%*L+1)mm
空气压力 0.5-0.7Mpa   (5-7KG/m³)
外型尺寸 4400*2000*2000mm  (不含放线架占地尺寸)
重量 约1000KG±15KG   (配套放线架重量约80KG)




设备配置


电机 汇川
气动元件 SMC/亚德客
视觉系统 冠钜
模组 THK、上银
丝杆 TBI、上银
导轨 上银导轨
感应器 汇科/松下
皮带 贝递/怡合达
轴承 NSK/HCH
刀片 为进口合金钢材质,经慢走丝加工,精密研磨,经久耐用

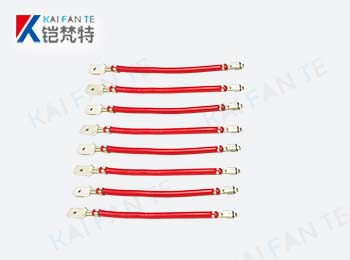

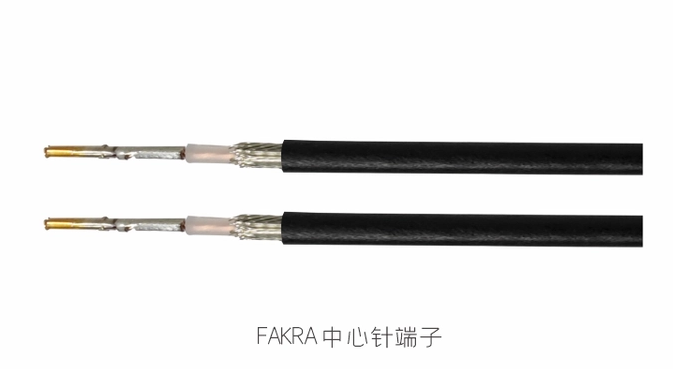

线样1.jpg     QQ截图20240612155641.png
