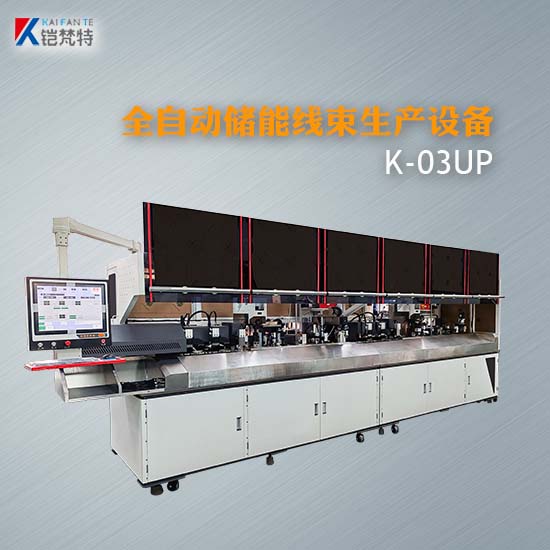

K-03UP全自动双头压接穿管印字机

K-03UP全自动双头压接穿管印字机

类  型:
热缩管机
品  牌:
铠梵特
颜  色:
所有颜色
产品描述:
全自动双头压接穿管印字机,型号:K-03UP;主要功能:双头剥皮、打端子、穿热缩管、印字、热缩;控制方式:PLC上位机控制系统;放线系统:全自动放线系统,适用于轴装线、卷装线;检测装置:打结检测 打端检测 缺线检测 缺号码管检测;端子压力检测系统:戴泰科 / Soltec(单选);不良品处理:不良品收集盘;适配模具:OTP模、四边模、四点模。

部分细节图

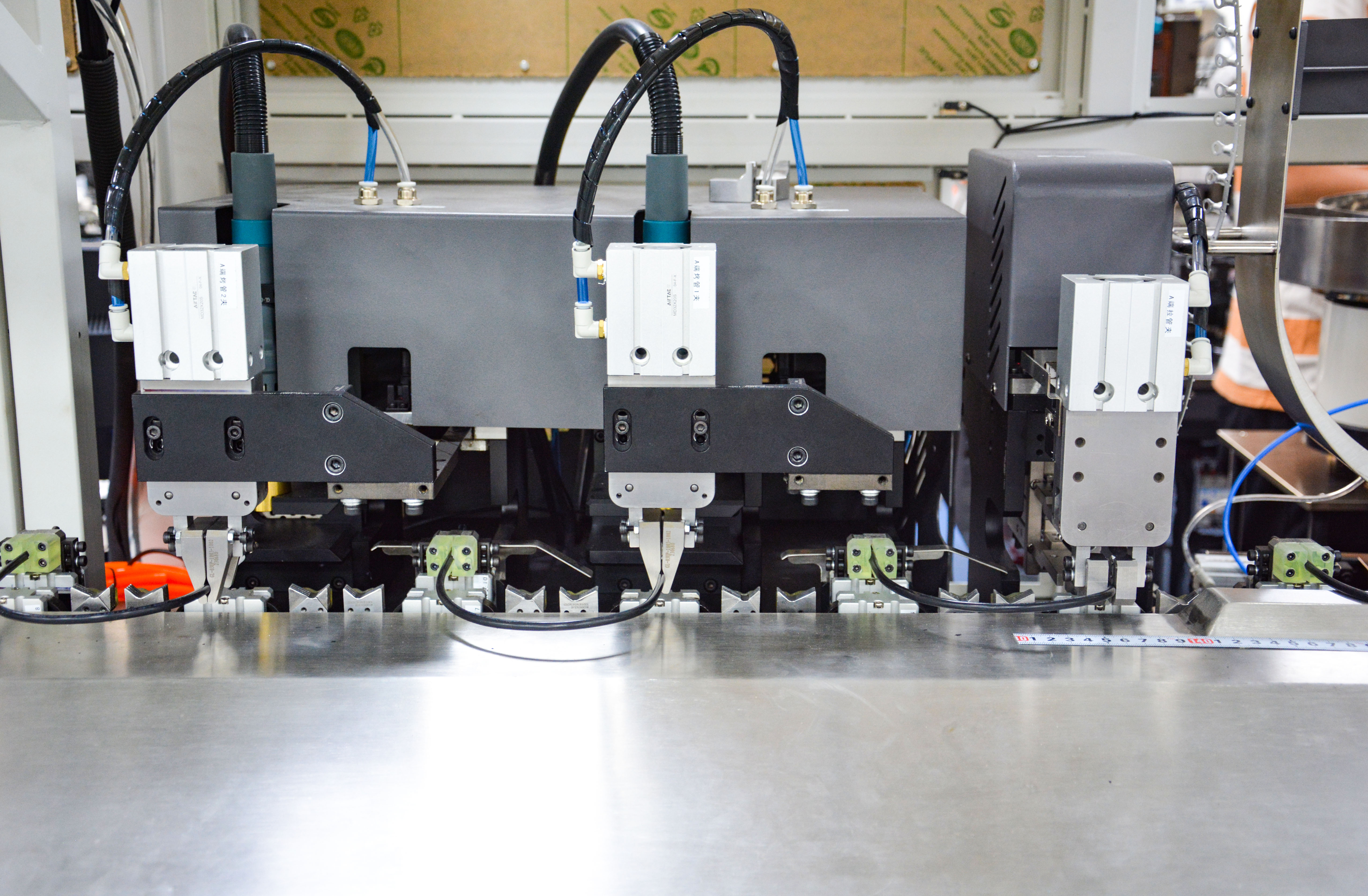

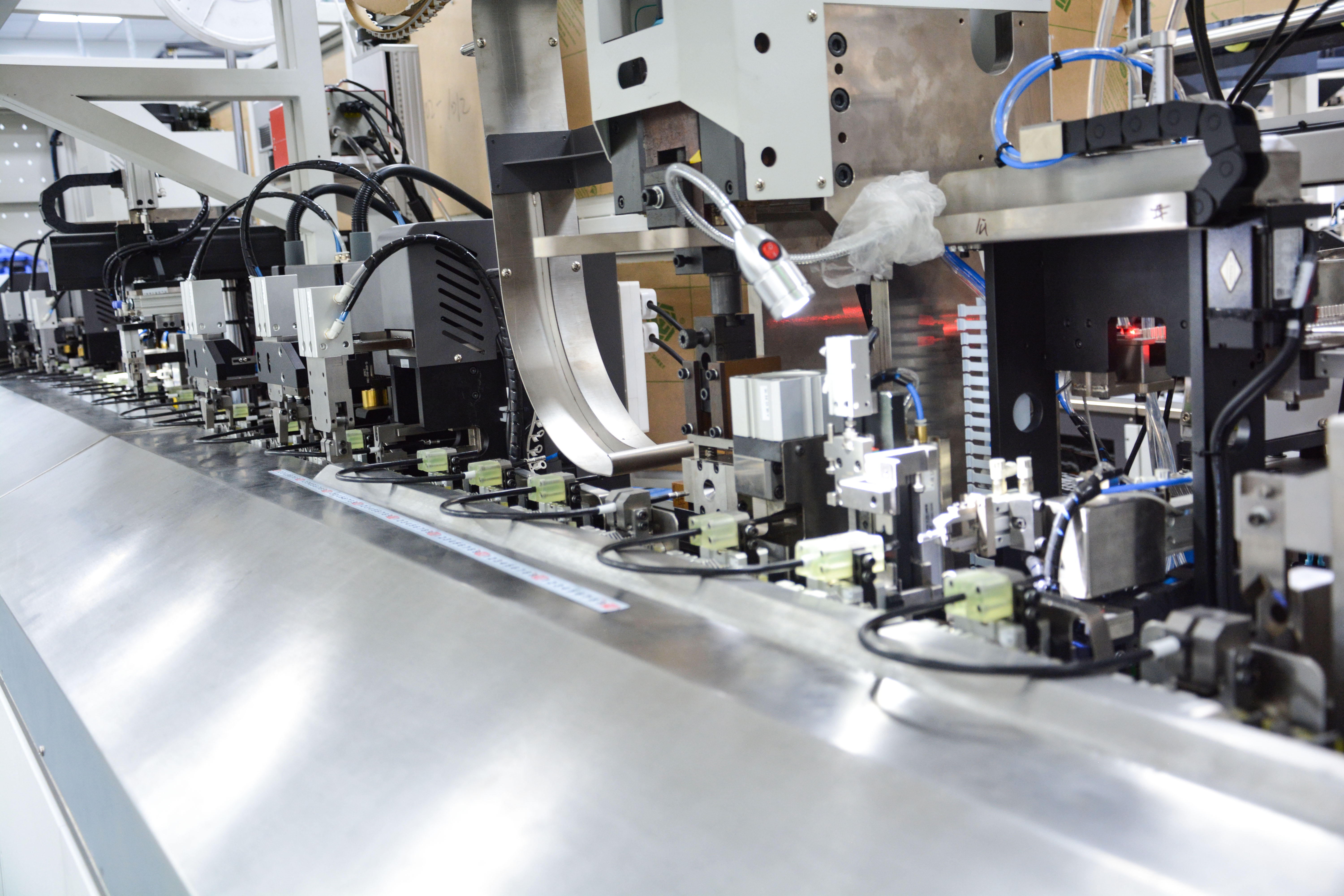

DSC_0063.JPG     DSC_0064.JPG


DSC_0065.JPG     DSC_0066.JPG


技术参数


动力电源 50/60HZ 220V单相
加工长度 线材长度:120mm-2000mm
热缩管长度:15-30mm
热缩管OD:5mm≤Φ≤10mm(圆管/扁形管)
电线加工线材范围 AWG7#-AWG10#
端子可加工范围 OT开口圆形端子、管形端子、颗粒端子
产能 120mm-300mm   5-7S/条
非标定制机型 ,加大加厚热缩管,以实际产能为准
剥皮长度 0.1mm-15mm理想范围
切断精度  ±(0.2%*L+1)mm L为设定长度
空气压力 0.5-0.7Mpa (5-7KG/m³)
外型尺寸 长5500mm*宽1000mm*高1800mm(不含振动盘 激光柜 料盘 放线架)
重量 约2000kg




设备配置


电机 汇川/雷赛
气动元件 亚德客/SMC
丝杆/模组 上银/THK/TBI
感应器 欧姆龙/松下
皮带 麦高迪/意拉泰/美国盖茨品牌
轴承 NSK
刀片 为进口合金钢材质,经慢走丝加工,精密研磨,经久耐用
