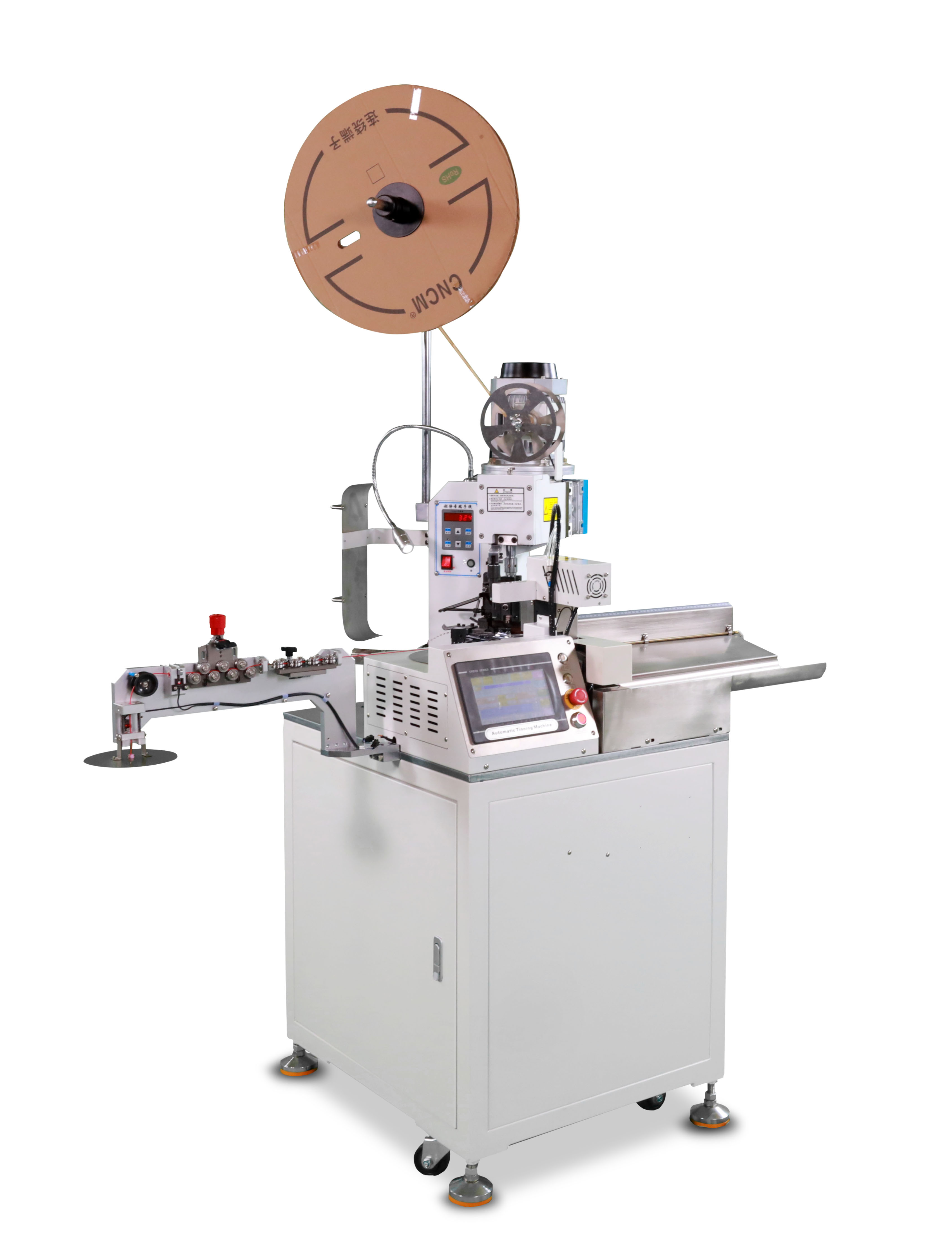

GL-8502全自动单头端子压着机
- 类 型:
- 全自动压接机
- 品 牌:
- 冠钜
- 颜 色:
- 产品描述:

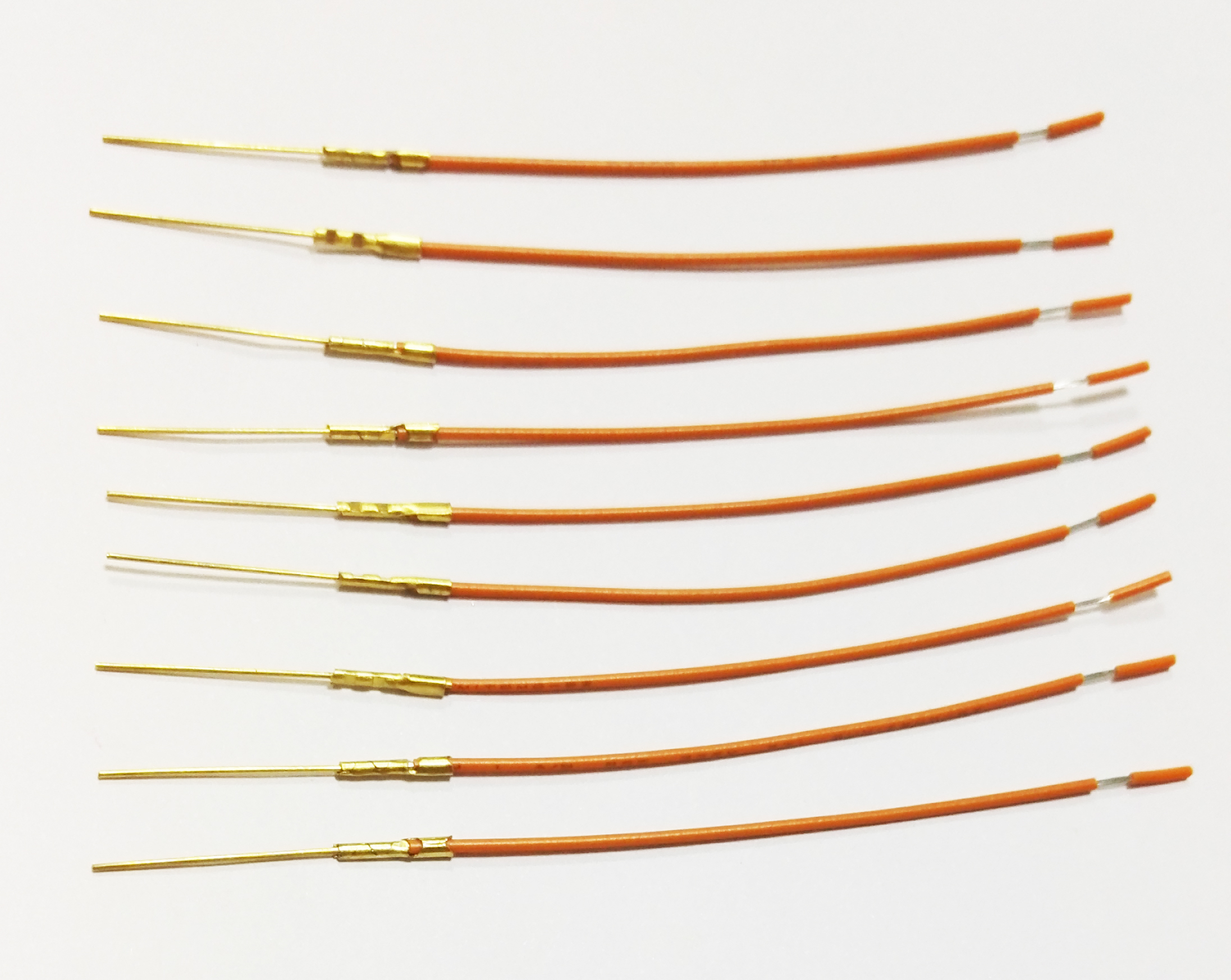

- 全自动单头端子压着机,型号:GL-8502;主要功能:电线切断,单端剥皮,双端剥皮,单端压着,单端扭线;控制方式:人机界面+微电脑调机;放线系统:电脑全自动预送线装置,适用卷装线+轴装线;检测装置:端子有无、线材打结、缺线报警、气压检测;端子压力检测系统:可以选配加装(国产、进口系统均适用);适配模具:OTP标准横模、直模、旗型模具,可定制欧式、韩式模具;端子压着能力:2T/3T超静音变频端子机。
线束工程师服务平台
可以搜到:产品、技术、资料、新闻、检测、企业、视频

技术参数
| 动力电源 | 50/60HZ 220V单相 |
| 加工长度 | 扭线20-9999mm 不扭线8-9999mm |
| 电线加工线材范围 | AWG#18~AWG#30 |
| 端子可加工范围 | 0.8-3.96mm间距 |
| 产能 | 100-200mm长 带扭线3800条/小时,300mm长 不扭线4000-5000PCS/H |
| 剥皮长度 | 1-15mm(超15mm需订制) |
| 扭线长度 | 3mm-15mm |
| 切断精度 | ±(0.2%*L+1)mm |
| 空气压力 | 0.5-0.7Mpa (5-7KG/m³) |
| 外型尺寸 | 600*700*1500mm |
| 重量 | 约280KG±15KG |

设备配置
| 电机 | 研控步进电机 |
| 气动元件 | 亚德客 |
| 丝杆 | TBI |
| 滑轨 | 台湾上银 |
| 感应器 | 松下/汇科 |
| 皮带 | 贝递/怡合达 |
| 轴承 | NSK/HCH |
| 刀片 | 为进口合金钢材质,经慢走丝加工,精密研磨,经久耐用 |
