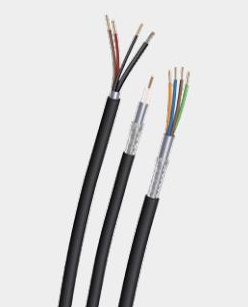

105℃级带护套1000M以太网数据缆

联系我们

产品介绍

一对以太网总线用于汽车系统，旨在为了获得一套具有灵活性和可扩展性的以太网布线方案，它可以提高车辆的安全性和舒适性，并提供信息娱乐，同时显著降低车内网络的复杂性和布线成本。代替CAN总线并作为5G通信的最佳配套总线，1000M以太网数据缆是最新的版本，他为车联网提供了一个完全满足5G数据传输的选择。

产品信息

参考标准 —— ISO 19642、IEEE802.3bp、VW75206-2、QC/T 414、GMW 3173

温度范围 —— -40~105℃ 弯曲半径 —— 5×O.D（固定），10×O.D（非固定）

电压等级 —— DC 60V 阻燃要求 —— 满足ISO 19642标准

产品材料

导体 —— 裸铜

绝缘 —— 聚丙烯（PP）

包带屏蔽 —— 单面铝箔

编织屏蔽 —— 镀锡铜丝

护套 —— 聚氯乙烯（PVC）；热固性弹性体（TPE）

电气性能

特性阻抗：100±5Ω（TDR）

衰减：

屏幕截图 2023-12-06 143941.png

回波损耗：

屏幕截图 2023-12-06 144013.png

纵向转换损耗LCL：

屏幕截图 2023-12-06 144042.png

纵向转换传输损耗LCTL：

屏幕截图 2023-12-06 144114.png

产品结构

屏幕截图 2023-12-06 144508.png
