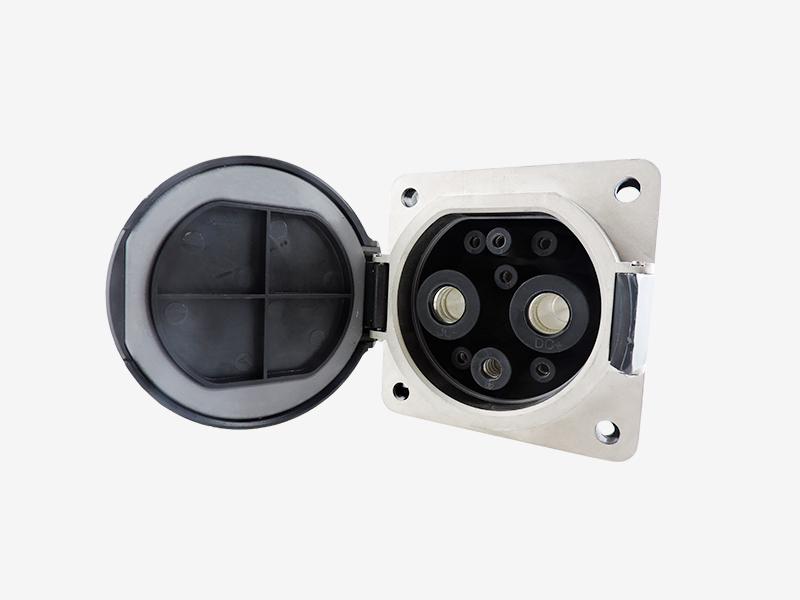

直流充电座-瑞可达

直流充电座-瑞可达

类　　型：: 直流充电座

品　　牌：: 瑞可达(Recodeal)

颜　　色：: 黑色

产品描述：: 额定电流：80-250A 额定电压：750V DC 芯数：9芯

产品描述

参考标准GB/T 18487.1-2015《电动汽车传导充电系统第1部分:通用要求》
GB/T 20234.1-2015《电动汽车传导充电用连接装置第1部分:通用要求》
GB/T 20234.3-2015《电动汽车传导充电用连接装置第3部分:直流充电接口》
防误触设计(IPXXB)
线径范围:25mm²--80mm²
最大可支持250A充电电流
可灵活定制产品

性能参数

直流充电接口配线规格以及电气参数
推荐线缆规格	额定电流	额定电流各个接口线缆规格(mm²)
推荐线缆规格	额定电流	DC+	DC-	PE	S+	S-	Cc1	Cc2	A+	A-	其他
3Cx25mm²+2Cx4mm² +1Px0.75mm²+1Px0.75mm²） +4Cx0.75mm²+4Cx0.75mm²	80A	25	25	25	0.75	0.75	0.75	0.75	4	4	0.75
2Cx35mm²+1Cx25mm² +2Cx4mm²+1Px0.75mm² +1Px0.75mm²+4Cx0.75mm² +4Cx0.75mm²	125A	35	35	25	0.75	0.75	0.75	0.75	4	4	0.75
2Cx50mm²+1Cx25mm² +2Cx4mm²+1Px0.75mm² +1Px0.75mm²+4Cx0.75mm² +4Cx0.75mm²	200A	50	50	25	0.75	0.75	0.75	0.75	4	4	0.75
2Cx70mm²+1Cx25mm² +2Cx4mm²+1Px0.75mm² +1Px0.75mm²+4Cx0.75mm² +4Cx0.75mm²	250A	70	70	25	0.75	0.75	0.75	0.75	4	4	0.75

外型尺寸

插座

推荐安装开孔尺寸

法兰垫密封方式插座开孔尺寸及示意图

后安装方式插座开孔尺寸及示意图

整体护套密封方式插座开孔尺寸及示意图
