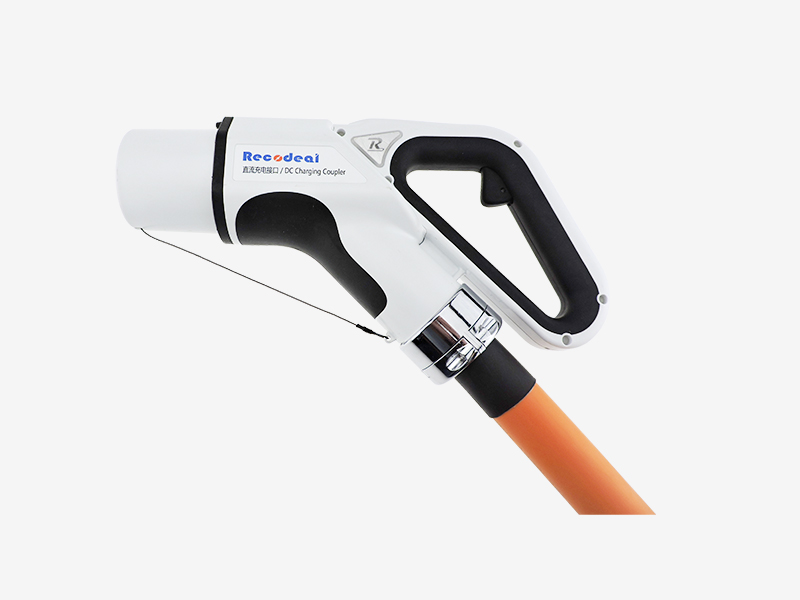

直流充电枪-瑞可达

直流充电枪-瑞可达

类  型:
直流充电枪
品  牌:
瑞可达(Recodeal)
颜  色:
白色
产品描述:
额定电流:80-250A 额定电压:750V DC 芯数:9芯

产品描述

  • 参考标准GB/T 18487.1-2015《电动汽车传导充电系统第1部分:通用要求》

  • GB/T 20234.1-2015《电动汽车传导充电用连接装置第1部分:通用要求》

  • GB/T 20234.3-2015《电动汽车传导充电用连接装置第3部分:直流充电接口》

  • 防误触设计(IPXXB)

  • 线径范围:25mm²--80mm²

  • 最大可支持250A充电电流

  • 主要用于:直流充电桩与整车电池包的连接

  • 充电枪头有可更换插针的功能,降低售后成本

  • 可灵活定制产品


性能参数

  • 额定电流:80A, 125A, 200A, 250A

  • 额定电压:750V AC

  • 温度范围:-40℃--+85℃


充电模式参数归总

直流充电接口配线规格以及电气参数
推荐线缆规格 额定电流 额定电流各个接口线缆规格(mm²)
DC+ DC- PE S+ S- Cc1 Cc2 A+ A- 其他
3Cx25mm²+2Cx4mm²
+1Px0.75mm²+1Px0.75mm²)
+4Cx0.75mm²+4Cx0.75mm²
80A 25 25 25 0.75 0.75 0.75 0.75 4 4 0.75
2Cx35mm²+1Cx25mm²
+2Cx4mm²+1Px0.75mm²
+1Px0.75mm²+4Cx0.75mm²
+4Cx0.75mm²
125A 35 35 25 0.75 0.75 0.75 0.75 4 4 0.75
2Cx50mm²+1Cx25mm²
+2Cx4mm²+1Px0.75mm²
+1Px0.75mm²+4Cx0.75mm²
+4Cx0.75mm²
200A 50 50 25 0.75 0.75 0.75 0.75 4 4 0.75
2Cx70mm²+1Cx25mm²
+2Cx4mm²+1Px0.75mm²
+1Px0.75mm²+4Cx0.75mm²
+4Cx0.75mm²
250A 70 70 25 0.75 0.75 0.75 0.75 4 4 0.75


外型尺寸

  • 插头
