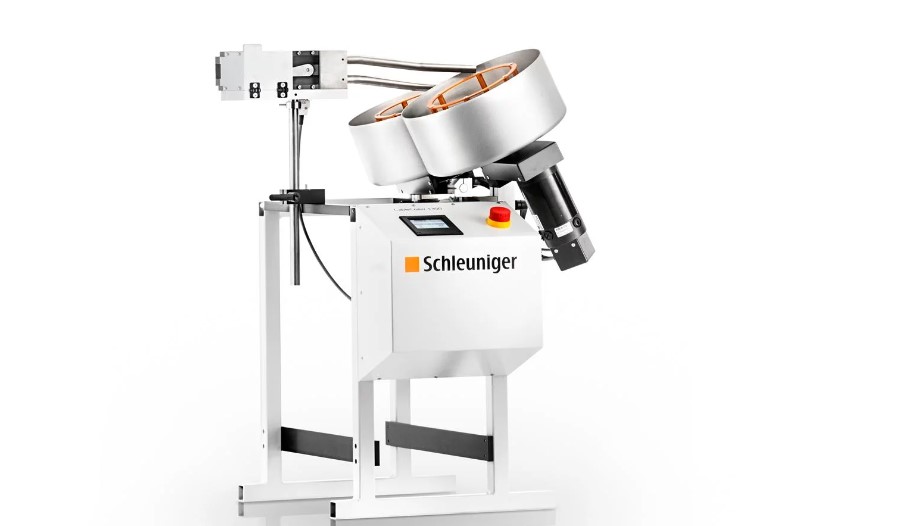

CableCoiler 1300

CableCoiler 1300

类  型:
放料机
品  牌:
Schleuniger
颜  色:
其他
产品描述:
CableCoiler 1300 是一台站立式、同步型用于切割剥皮的高性能卷线机。可高质量地出来最大外径为 12 mm (0.47") 各类圆形线缆。允许灵活的生产卷线直径范围从 110 至 230 mm (4.33" - 9.06") 并且卷线重量最大达 10 kg (22.05 lbs.)。

概述

CableCoiler 1300 是一台站立式、同步型用于切割剥皮的高性能卷线机。可高质量地出来最大外径为 12 mm (0.47") 各类圆形线缆。允许灵活的生产卷线直径范围从 110 至 230 mm (4.33" - 9.06") 并且卷线重量最大达 10 kg (22.05 lbs.)。

  • 高动能和全同步

  • 很短的转换时间

  • 优质的性价比

  • 使用触摸屏可进行简单操作

  • 线圈容易处理

应用范围

CableCoiler 1300 是一台站立式、同步型用于切割剥皮的高性能卷线机,可高质量地出来各类圆形线缆。这些装置将不同加工步骤间的更换时间减至最小。这样的话,即使要处理最小尺寸的批量型号也将非常有效。卷线过程需要两个单独的卷线工作站。因为操作人员从第一个卷线盘上卸载卷线时,第二个卷线盘已准备加工下一个卷线。线缆通过转换器和标准导管进入旋转卷线盘进行送线。卷线完成后,转换器再次将线缆送入交替工作站。卷线盘的防滑表面与卷线力柱连接确保可控卷线的加工过程。线缆切割之后,末端依照控程参数进行卷线。

技术参数

卷绕设备

2

线缆长度

1,800 mm (70.86")  取决于线缆直径

线盘直径

标准:110 - 310 mm (4.33 - 12.2")
可选配:81 - 152 mm (3.18 - 5.98")

线圈高度

最高 100 mm (3.93")

线圈重量

最重 10 kg (22 lbs.)

卷绕速度

标准:8.0 u/sec (2.8 – 5.8 m/s)
可选配:14.4 u/sec (3.6 – 6.9 m/s)

接口

PPI(完全同步)、脚踏开关、紧急制动开关

选项

可锁定机器罗拉、152/81 mm 卷线盘、光纤线缆卷线盘

电源

230/240 VAC/50 Hz, 100/115 VAC 50/60Hz 可切换 无需

尺寸(长 x 宽 x 高)

700 x 750 x 1,100 mm (27.5 x 29.5 x 43.3")

重量

47 kg (103 lbs.)

CE 认证

CableCoiler 1300 的设计制造完全符合机械电子设备安全性 CE和电磁兼容性 EMC 标准。

重要提示

鉴于线材种类和规格的多样性,我们建议您在购买索铌格设备前提供相应线缆样品以便于我们做出准确测试。

参考信息

特点

  • 加工标准线缆、多芯电缆以及各类光纤进行高速卷线

  • 双工作站及其更换时间的减短提高了生产效率

  • 加工机器的高动能和全同步特点

  • 使用触摸屏可进行简单操作

  • 维护方便的全电能设计驱动装置
