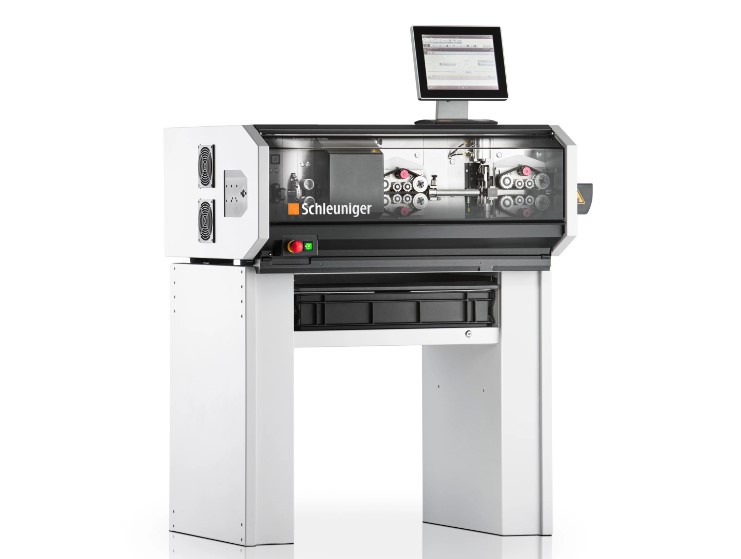

PowerStrip 9580
- 类 型:
- 剪剥设备
- 品 牌:
- Schleuniger
- 颜 色:
- 其他
- 产品描述:
- PowerStrip 9580 自动切线剥皮机注重高精准线缆加工,拥有卓越的产量和高度灵活的生产方式,目前有四个版本。得益于模块化设计和多款机器备选项,PowerStrip 9580 能满足客户的定制化要求,并能随时改装。成熟安全的设计理念、缩短的转换时间和直观现代的机器操作,圆满诠释了该款机器的独家配置优势。
可以搜到:产品、技术、资料、新闻、检测、企业、视频
PowerStrip 9580 自动切线剥皮机注重高精准线缆加工,拥有卓越的产量和高度灵活的生产方式,目前有四个版本。得益于模块化设计和多款机器备选项,PowerStrip 9580 能满足客户的定制化要求,并能随时改装。成熟安全的设计理念、缩短的转换时间和直观现代的机器操作,圆满诠释了该款机器的独家配置优势。
创新的机器控制缩短整个系统运行周期,提升加工过程的可靠性
SmartBlade 系统能实现几秒内快速更换整体刀盒
多轴联动
通过大功率马达提高送线速率,加大退皮力度
免工具拆卸导管
通过SMG服务器和CAYMAN软件与MES CAO兼容。
PowerStrip 9580 是全自动加工生产线的核心。它特别为需要高效生产的客户度身订造。强大的伺服驱动器能够确保快速的送线和强大的剥皮力。智能控制系统保证了短的加工时间和高稳定性的绝佳加工质量。
只需要一台全自动切割剥皮机,就可以加工最大截面为 70 mm² (2/0 AWG) 的离散线,又可以处理屏蔽线和复杂的多芯电缆。诸如程控的切割刀头系统、旋转开线单元以及可移动的右出口导管等等这些加工模块可以让您根据现在或未来的加工要求来设定 PowerStrip 9580。
选配的切割单元,包括 SmartDetect 质量监控系统,能防止残次品混入最终成品中。传感器控制系统实时监控整个剥皮过程,并检测剥皮刀和芯线是否有接触,这有助于改进产品质量且不降低机器性能。
加工模块
PowerStrip 9580 有四种基本设定模式,并结合了加工功能模块,使得其可以加工各式各样的电缆。所有的基础模件都可以通过其他 PowerSystem 的功能模块和配件进行更新。如果您的使用需求有所改变,即使是已集成为设备组件的模块也可以很方便地翻新或更换。
多芯电缆
Mini防水栓
带缓冲层光纤
涂层光纤
电线
实芯线
双面玻璃光纤
单芯电缆
单线
光纤带
光纤,含锡箔,或其他线缆
扁平带状电缆
扁平电缆
扁平线
屏蔽电缆
玻璃光纤
橡胶线
橡胶绳/ 剖面
凯夫拉线
凯夫拉编织物
同轴电缆
离散线
单股绞线
带特殊屏蔽层的电线
塑料光纤(聚合物光学电缆)
管线
管
芯线
玻璃光纤
同轴电缆
护套扁平电缆
最大线缆外径 | 0.5 mm - 16 mm (0.0196 - 0.63") |
线缆横截面积 | 最大线缆横截面 0.5 mm² - 70 mm² (26 - 2/0 AWG),可增加最多 20% 的切割力 |
线缆长度 |
标准型:74 - 1,000,000 mm 短模套件:38 - 1,000,000 mm 短模加工:0.1 - 74 mm |
剥皮长度 | 0.1 - 1,000,000 mm |
退皮长度 | 左侧: Max. 125 mm |
SmartBlade 刀片盒 | 刀片数量: S/SR NA - M/MR 3 x 20 mm (0.79") 刀片宽度: S/SR 1 x 20 mm (0.79") - M/MR 3 x 16 mm (0.63") |
刀片类型 | 20 mm 型: V 型、圆弧形、定制刀片、多弧型、通用开线型、特种型 16 mm 型(仅适用 M 和 MR 版本): V 型、圆弧形、定制刀片、多弧型、特种型 |
接口 | 3 x USB, 2 x Ethernet 前端、后端加工设备接口,热印机 5个额外的索铌格接口,最多可接2个标记系统,不同的周边设备和急停电路。 |
电源 | 100–120 VAC 200–240 VAC 50/60 Hz |
气源 | 6–10 bar (87-145 psi) |
尺寸(长 x 宽 x 高) | 1030 x 785 x 407 mm 不包括独立的触摸屏 |
重量 |
S: 129 kg M: 136 kg |
认证 | PowerStrip 9580 遵循欧盟指令和国际标准。(IEC和ISO) |
不同的装配为 PowerStrip 9580 添加了更多的处理功能,并使机器更易操作。通用的开线装置、各式的刀片型号,又或是操作方便的模块化机架系统都是典型的可选配件。无论在今天还是将来,强大的 PowerSystem 系统和 SmartBlade 设计都确保了最大的灵活性运用性。
程控加工参数
部分/完整/左端/右端切割剥皮
多级剥皮
多步骤剥皮
多芯电缆剥皮
超薄绝缘外层剥皮
剥皮多芯电缆剥皮剥出内芯
截短,分离和剥皮
多步骤轴向开窗剥皮
多步骤剥皮屏蔽线 (可加工/不可加工屏蔽线)
型号
PowerStrip 9580 S (单刀刀头)
PowerStrip 9580 M (灵活的 SmartBlade 多刀头切割)
PowerStrip 9580 SR (额外的旋转切割单元 + 旋转切割)
PowerStrip 9580 MR (额外的旋转切割单元 + 灵活的 SmartBlade 多刀头切割)
