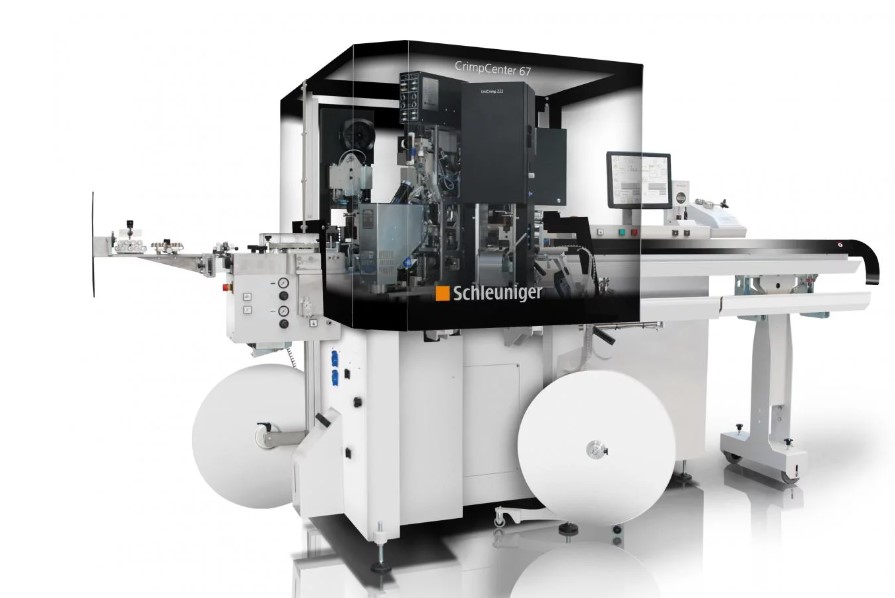

CrimpCenter 67

类　　型：: 全自动压接机

品　　牌：: Schleuniger

颜　　色：: 其他

产品描述：: 灵活的高性能 CrimpCenter 67 最多可搭载 7 个工作站（最多 3 个压接工作站），专为客户多样化的应用需要提供压接、并线压接、穿防水栓、镀锡和扭线等加工，无需更换设备即可满足客户种类繁多的加工需求。大型的 6 系列机型可在一个自动化步骤中完成对线束两端的加工操作。

灵活的高性能 CrimpCenter 67 最多可搭载 7 个工作站（最多 3 个压接工作站），专为客户多样化的应用需要提供压接、并线压接、穿防水栓、镀锡和扭线等加工，无需更换设备即可满足客户种类繁多的加工需求。大型的 6 系列机型可在一个自动化步骤中完成对线束两端的加工操作。

CrimpCenter 67 是一台全自动压接中心可搭载最多 7 个加工工作站，其具备高速、灵活、精确、快速切换和经久耐用等特性。多样的配置组合满足您各种应用需求，配备动力强大的伺服驱动器搭配智能化的控制系统，能够应对最严苛的生产计划安排。生产参数通过触摸屏输入，直观、图标导向的菜单界面减少操作培训需时和错误输入概率。所有的加工参数如线束数据、压接数据和防水栓数据可储存和检索以便将来使用。操作说明虎，备件识别图之和电路图都以电子文档方式储存在设备软件中以备随时查询。

加工能力

中心剥皮

同轴线缆剥皮

卷线(ACS)

压塑-电阻焊接

一端压接一端穿防水栓（不同端子）

两端压接（不同端子）

两端压接（相同端子）

两端压接

两端压接（闭合端子）

一端压接一端绞线/沾锡

硬壳/迷你防水栓

打印、标记

两端穿防水栓（相同端子和防水栓）

一端穿防水栓一端压接

两端穿防水栓

一端穿防水栓一端绞线/沾锡

双头绞线/沾锡

绞线，沾锡/压接

双层剥皮

加工站	7 （最多装载3个压接机）
线缆长度	55 mm – 65 m (2.17" – 213 ft) 可选到 35 mm (1.38")
剥皮长度	1区剥皮长度： 0.1 – 18 mm (0.004 – 0.71") 最长可选到 26 mm (1.02") 2区剥皮长度： 0.1 – 18 mm (0.004 – 0.71")
线缆横截面积	0.13* – 6 mm² (26* – 10 AWG) 可选到 0.05 mm² (30 AWG)
送线速度	最大送线率 12 m/s (39.4 ft/s)
尺寸（长 x 宽 x 高）	3,740 x 1,750 x 1,850 mm (147 x 69 x 73") 2 m 闭合封闭底座
高度（安全盖打开）	2.85 m (112")
重量	约 625 kg (1,378 lbs.) 包括底座和安全盖约 980 kg (2,160 lbs.) Max. 包括加工站和配件
CE 认证	CrimpCenter 67 的设计制造完全符合机械电子设备安全性（CE）和电磁兼容性（EMC）标准。
重要提示	鉴于线材种类和规格的多样性，我们建议您在购买索铌格设备前提供相应线缆样品以便于我们做出准确测试。 *横截面小于0.22 mm² (24 AWG)的样线需要做样线测试。

加工工作站

加工工作站依靠TCP/IP协议实现快速内部联网和灵活的应用配置。

UniCrimp 220 A 压接工作站集成压接力监测仪 (CFM 20)
SLU 3000 穿防水栓工作站及多种防水栓加工监测选项
SLD 4100 并线工作模块
STW 1100 扭线工作站
STS 1100 无铅镀锡工作站
CoaxStrip 5400 同轴电缆剥皮工作站

强大生产力

喂线速度可达12 m/s (39.4 ft/s)，可微调的旋转臂运动模式，优化的内部通信以及完全集成的工作站，CrimpCenter满足当下最严苛的加工应用要求。为了最大化减少设备停机时间，CrimpCenter 67使用快速切换的机械设计，所以线束导管、刀片和送线皮带无需工具即可快速更换。Schleuniger创新的ToolingShuttle系统(TSS)兼容，The ToolingShuttle 61是一个由压接模具、端子盘你和卷纸器组成的移动单元可最大化减少模具和端子的更换时间。为了进一步优化生产力，CrimpCenter 67 可以轻松整合入任何使用TCP/IP标准的生产网络，选配的EASY Production Server 软件可以将您的CrimpCenter设备联网并进行中央加工任务管理并分配到各个CrimpCenter设备上。
