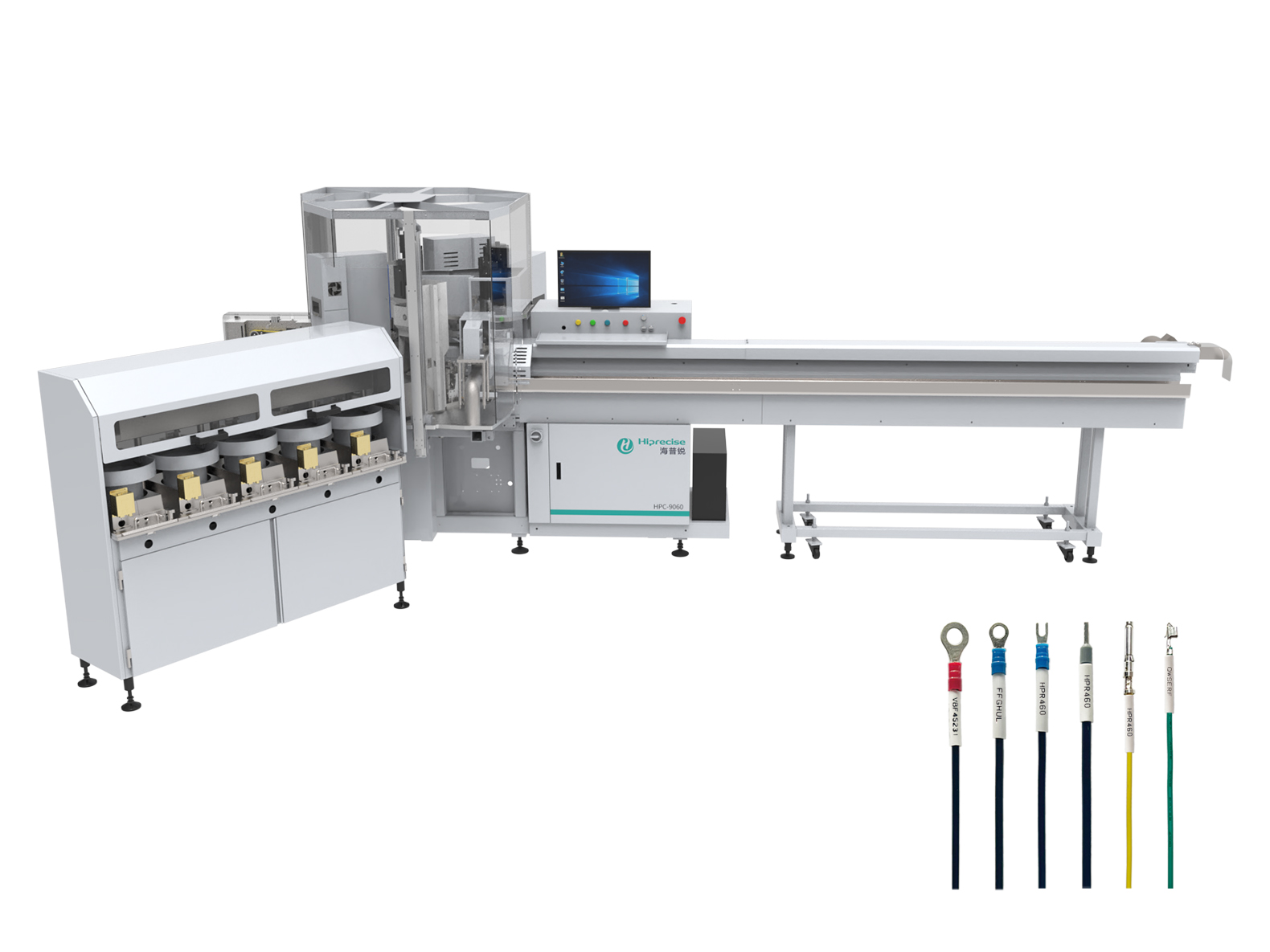

HPC-9060全自动套号码管端子压着机
- 类 型:
- 端子压着机
- 品 牌:
- 海普锐(Hiprecse)
- 颜 色:
- 其他
- 产品描述:
- HPC-9060全自动套号码管端子压着机
线束工程师服务平台
可以搜到:产品、技术、资料、新闻、检测、企业、视频

设备概述
可处理第三方软件生成的导线加工工单,组成完整的二次下线解决方案;
加工参数一键载入,减少加工数据录入时间;
10组端头按单自主生产,无需换模(如果需要扩展,可快速更换振动盘);
6种导线、3种号码管根据工单需求自动切换加工;
两侧均采用12种端子免换模压接的独有专利技术,
采用XY轴机械手+圆振进行端子上料,杜绝端子镀层损伤;
可按单柜的工单加工线束,自动成组加工和捆扎。
设备功能:送线、定长裁线、剥皮、打标、套管、压接、收线
技术参数
| 参数名称 | 规格 |
| 加工范围 | 线芯截面:0.5-4.0mm2(6mm2可切剥);导线类型:BVR、VR线 |
| 综合加工效率 | ≈5600pcs/天(8小时) |
| 最大送线速度 | 8m/s MAX |
| 压着力 | 2.5Ton |
| 可加工端头种类 | OT、UT、管状、航空插针、裸端端头、链式端头等 |
| 电线切割长度 | 100-9999mm,(两端套号码管压接端头最短线长150mm) |
| 剥皮长度 | 1侧:1.0-15mm,2侧:1.00-15.00mm |
| 送线单元 | 6组 |
| 端头上料方式 | XY轴机械手+圆振 |
| 号码管长度 | 两端16-30mm(其他特殊长度需定制说明) |
| 套号码管单元 | 多管(3组)号码管机 |
| 号码管标识 | 实现常规半角字符22个以内标识 |
| 收线机 | 4米双层式收线机(可扩展) |
