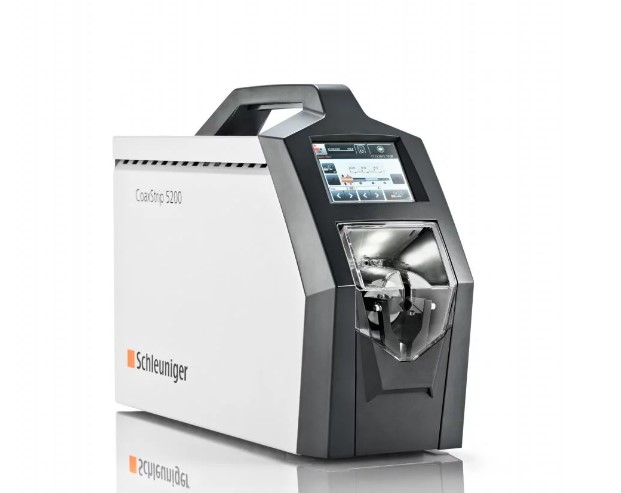

CoaxStrip 5200

CoaxStrip 5200

类  型:
剪剥设备
品  牌:
Schleuniger
颜  色:
其他
产品描述:
CoaxStrip 5200 是一台半自动多步骤程控剥皮机,用于剥同轴、多芯电缆及单芯线,可加工电缆的最大外径为 7 mm,最大剥皮长度 33 mm。

概述

CoaxStrip 5200 是一台半自动多步骤程控剥皮机,用于剥同轴、多芯电缆及单芯线,可加工电缆的最大外径为 7 mm,最大剥皮长度 33 mm。

  • 高精度旋转剥皮最多可以剥三层

  • 菜单引导式的编程界面,并配置彩色触摸屏

  • 改变线束截面大小无需机械调节

  • 非常灵敏的触发传感器

  • 操作员可清晰地看到整个工作区域

  • 条码扫描功能



应用范围

用于加工同轴电缆,多芯电缆以及单芯线,线束外径范围 1.1 mm ~ 7 mm ,剥皮长度 0.1 mm ~ 33 mm。

材料

  • 电缆

  • 同轴电缆

  • 离散线

  • 多芯电缆

  • 纸张/看板



  • 橡胶线

  • 单芯电缆

  • 单股绞线



  • 同轴电缆

  • 电线

加工能力

同轴线缆加工
同轴线缆加工
半柔性线缆加工
半柔性线缆加工
离散线缆加工
离散线缆加工
全剥
全剥
多芯线缆剥皮
多芯线缆剥皮
多层线缆加工
多层线缆加工
多步骤剥皮
多步骤剥皮
半剥
半剥



技术参数

最大线缆外径

最大线缆外径 7 mm (0.276")

直径增量

0.01 mm (0.001")

线缆横截面积

0.032 - 6 mm² (32 - 10 AWG)

剥皮长度

最大剥皮长度 33 mm (1.30")

剥皮长度增量

0.01 mm (0.001")

最多剥皮步骤数

3

夹爪

带有程控抓力

周期时间

≥ 4.2 s (取决于电缆类型和程序设置)

生产率

最大 650 pcs/h(取决于线缆类型和程序设置)

可存储配方数量

1,000 根线缆数据

接口

脚踏, USB "Host“

噪声级



电源

100/115 VAC, 230/240 VAC, 100 VAC, 50/60 Hz

尺寸(长 x 宽 x 高)

390 x 130 x 280 mm (15.3 x 5.1 x 11.0")

重量

10 kg (22 lbs.)

CE 认证

CoaxStrip 5200 的设计制造完全遵循 CE 和 EMC 中关于设备的机械和电子安全性及电磁兼容性的所有准则。

重要提示

鉴于电线尺寸与种类的多样性,索铌格建议您提供相应线缆样品用于产品加工测试。



参考信息

功能

同轴电缆剥皮机 CoaxStrip 5200 在电缆接触触发传感器后即刻开始剥皮加工。电缆是被全自动夹紧的,按照程序完成剥皮加工。剥皮动作完成夹爪会自动打开,然后操作员可取出电缆。

特征

  • 直观的彩色触摸屏用户界面

  • 改变线束截面大小无需机械调节

  • 非常灵敏的触发传感器-适用于小而柔韧的线束

  • 操作员可清晰地看到整个工作区域

  • 条码扫描功能
