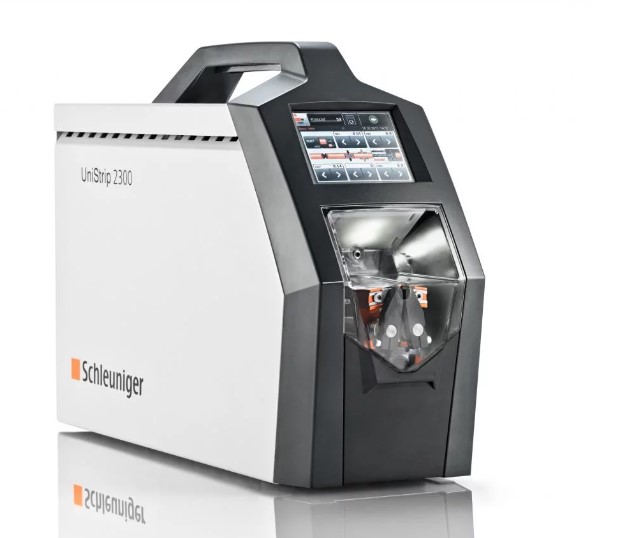

UniStrip 2300
- 类 型:
- 剪剥设备
- 品 牌:
- Schleuniger
- 颜 色:
- 其他
- 产品描述:
- UniStrip 2300 是一台剥皮机,其可加工的线缆截面范围为 0.03 – 6 mm² (32 – 10 AWG),以及电缆的最大直径为 5.5 mm (0.2") 。这台创新的机器不需要任何机械调节就可以处理不同尺寸的线缆。
可以搜到:产品、技术、资料、新闻、检测、企业、视频
UniStrip 2300 是一台剥皮机,其可加工的线缆截面范围为 0.03 – 6 mm² (32 – 10 AWG),以及电缆的最大直径为 5.5 mm (0.2") 。这台创新的机器不需要任何机械调节就可以处理不同尺寸的线缆。
当加工不同的尺寸的线缆时无需做机械调节
直观简单编程的彩色触摸面板
非常敏感的启动传感器,尤其适用于小而柔韧的线缆
线束列加工
SmartDetect -- 质量保证的备选
条码扫描功能
索铌格的 UniStrip 2300 是一台剥皮机,其可加工的线缆截面范围为 0.03 – 8 mm² (32 – 8 AWG),以及电缆的最大直径为 5.5 mm (0.22") 。这台创新的机器不需要任何机械调节就可以处理不同尺寸的线缆。操作者只需要通过彩色触摸屏来选择所需的线缆尺寸,而这些尺寸早已存入程序储存库中,所有的参数(如切割直径、抓力、回刀值等)也已经自动设定完成。操作者只要按需编辑剥皮和脱皮的长度,机器就可以准备加工了。当线缆端末触及启动传感器,UniStrip 2300 就会开始剥皮加工。机器会自动夹紧线束,并根据编程输入的参数来进行剥皮加工。如有需要,可以储存程序,以备将来使用。
电线
实芯线
单芯电缆
橡胶线
电缆
离散线
单股绞线
多芯电缆
加工能力
线缆横截面积 | 0.03 – 8 mm² (32 – 8 AWG) |
最大线缆外径 | 最大线缆外径 5.5 mm (0.22") |
直径增量 | 0.01 mm (0.001“) |
剥皮长度 | 最小剥皮长度 1.5 mm (0.06") |
拉出长度 | 最大拉出长度 26 mm (1.02") |
剥皮长度增量 | 0.1 mm (0.01") |
周期时间 | 0.35 s (0.75 mm² (18 AWG) 线缆,剥皮长度 10 mm (0.39,退皮长度 5 mm (0.19")) |
周期开始 | 自动触发传感器或可选的脚踏 |
线缆类型 | PVC, PUR, rubber, Teflon, Tefzel, Kapton, etc. |
夹爪 | 程控抓力 |
可存储配方数量 | 可储存1000根线缆数据 (只有当使用 “Extended Wire” 时, 才可 |
接口 | 脚踏, USB "Host" |
选项 | 脚踏, 弧形定位器 |
噪声级 | |
电源 | 100 / 115 VAC, 230 / 240 VAC, 65 W / 50/60 Hz |
尺寸(长 x 宽 x 高) | 390 x 130 x 280 mm (15.3" x 5.1" x 11.0") |
重量 | 10 kg (22 Ibs.) |
CE 认证 | UniStrip 2300 的设计完全符合机械电子设备安全性 (CE) 和 |
重要提示 | 鉴于电缆尺寸与种类的多样性,索铌格建议您提供相应线缆样品 |
特点
直观的彩色触摸面板
可以以较短的断线长度来为包皮电缆的内芯线剥皮
当加工不同的尺寸的线缆时无需做机械调节
非常敏感的启动传感器,尤其适用于小而柔韧的线缆
加工过程可视化
条码扫描功能
程控加工参数
脱皮速度
局部剥皮长度
完整剥皮长度
刀头额外的旋转时间
切割直径
切割位置
回刀值(脱皮前轻轻打开刀片)
剥皮刀头进线速度
电缆抓力
