如何在线束2D图上确定定位夹视图?

来源:作者:2021-05-25 16:23

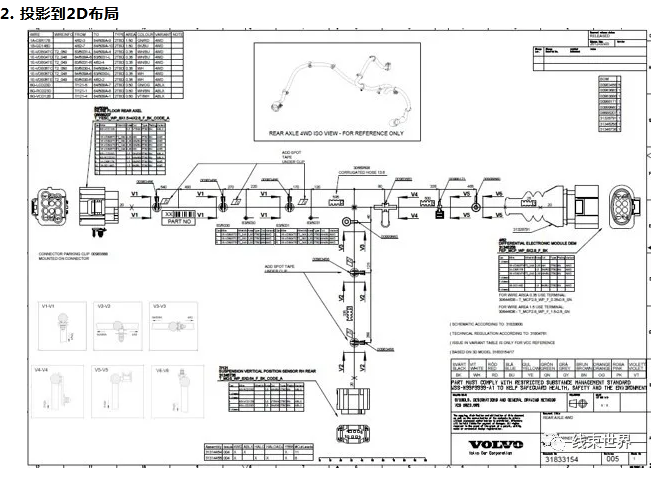

1. 首先,将线束的3D模型布局投影到2D图纸的布局上面,投影之后的2D图像要尽可能的与线束在车中的布局类似。

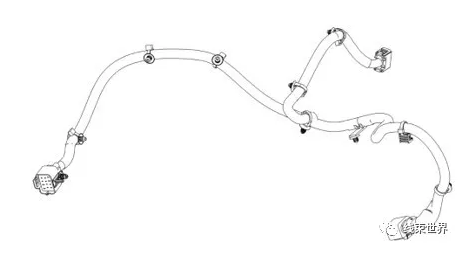

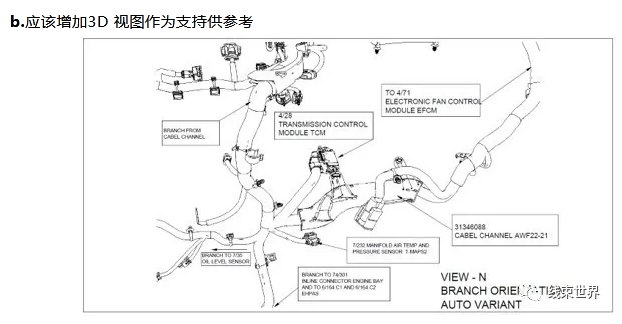

3D模型如下
