线束设计选用什么软件（EB Cable）？

来源：•作者：•2021-05-25 15:21

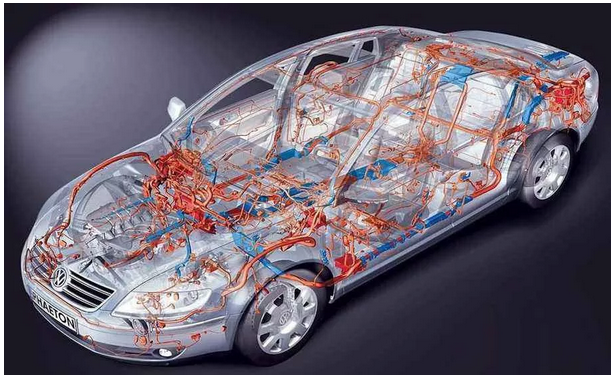

近年来，随着技术的发展，车辆产品研发和工程技术用电设备的不断增多，整车电气系统越来越复杂，电气/线束系统在现代车辆设计中拥有越来越高的重要性，电气系统的可靠性直接影响到了车辆和车载设备在各种复杂、极端工况下的可靠性和工作性能，而电气系统和线束的质量，又跟电气系统的设计和线束设计密切相关。车电气/线束系统设计朝着专业化的方向不断发展，对于设计工具（软件）也提出了越来越高的要求，专业化的设计软件已成为必不可少的条件之一。

为了解决线束设计中存在的各种问题，专业线束设计软件应运而生。经过多年的发展，目前在汽车行业使用最为广泛的专业线束设计软件有德国AUCOTEC公司的EB Cable和美国Mentor Graphics的Capital（CHS），这两家产品功能都比较强大，国内外市场上都有大量的客户群体. 可以称之为主流线束工具.

EB Cable和Capital（CHS）都是专为线束设计研发，具备相似的软件架构和设计理念，能够完成汽车线束从原理设计到2D线束设计的所有工作。我总结下来两款软件都具备如下特点：

采用中心数据库管理所有的数据
具备零件数据库，可以符号和零件数据
具备协同设计能力，多名工程师同时合作同一个项目
设计完成后，各种表格自动生成
设计的不同阶段，数据可以自动流转，原理图设计数据在线束图中不需要重复定义，节省很多的工作
可以实现模块化（KSK）设计
具备与三维设计软件的数据接口
可以解决生产工艺方面的部分问题

作者本人因为工作原因只用过EB Cable, 下面简单进行一些分享

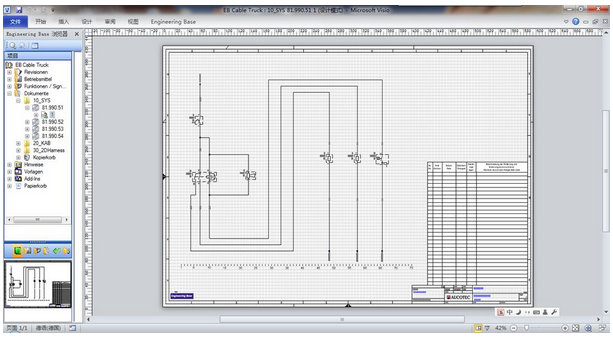

1. SYS系统原理图

EB Cable系统原理设计是一个易学易用的基于电气特性的专业系统原理图设计工具，设计中的任何电气对象都是可以被软件识别的，能够对所有电气对象指定材料号，电气对象的连接是物理上的连接。

树状目录结构，浏览查询方便，可直接调用符号库中建立的符号库进行绘图，可用快捷键对设计内对象进行快速定位和缩放，支持鼠标缩放、平移，笔划命令，操作简单、快捷。

2. KAB接线原理图

接线原理图是在原有系统原理图基础上自动生成，电气元件插接件自动生成，自动生成导线，插接件中的端子、防水塞等配件自动生成。

‍3. 2D线束图设计

EB利用原理图中完成的设计数据（包括接插件，导线连接，端子密封以及配置等）进行二维线束展现，这个过程中原理图中定义过的数据不需重复定义。因此对于二维线束设计来说，只需要定义线束拓扑、分支长度、卡扣及包扎等信息，可自动生成回路表，接插件，卡扣，包扎等表格。自动计算线长，分支直径等信息，所有物料包括端子，密封等都可以通过工作表进行查看和输出。

‍4. 通过HIM Pro结合3D线束模型

HIM Pro可实现EBCable与CATIA之间的数据交互，通过接口可导入3D线束数据自动生成2D线束图，减少重复性的手工画图工作，同时将3D设计中的分支长度等信息反馈到EBCable中，使2D线束设计获得精确的线束分支长度。EB Cable提供的三维数据交互界面操作简

单，能够直观的展示出3D和2D线束设计数据的差异。交互界面可实时扫描并显示三维线束定义错误提示，并可从交互界面中的提示直接定位到CATIA三维线束中的对象，方便工程师快速检查设计数据，定位设计错误。

‍‍作者本人根据自身实际体验，总结出EB Cable几个比较好用的方面：

1）器件库管理功能

器件库能够通过Excel/CSV导入方式快速批量建立.
器件能够和符号建立一一对应关系，同一器件并可设备多个首选符号 .
工程师对器件选型时，超出企业常用器件库后提出警告.

2) 表格输出功能

所有的数据都可在工作表中打开，进行统一管理或查看，工作表操作简单；
所有的工作表都可以插入在图纸上，也可以输出为Excel表格；
工程师可通过工作表的查找和链接跳转功能，快速定位到相应对象
工作表提供多种数据统计功能，方便工程师统计数据

3) 数据实时链接

EB Cable设计流程的各个阶段，设计数据实时关联，原理图、线束图、统计报表一处数据变更，其它相关联数据自动变更；

4) 三维接口HIM

在三维线束设计阶段，可利用三维接口HIM扫描三维线束数据，接口自动统计并提示三维线束设计中的错误，可通过接口快速定位到三维线束进行修改，操作非常方便且能够避免三维定义错误传递到二维线束设计中；
导入EB Cable中线束数据到三维设计中，进行三维布线，导入三维设计数据自动生成2D线束图；
EB Cable中线束设计完成后，可自动根据分支中电线的粗细计算每根分支的直径，接口程序可将分支直径信息返回给三维线束设计，并自动更新三维设计中分支的粗细；
