8.6 导线、电缆和屏蔽电缆修理

8.6.4普通电缆修理程序

1.普通电缆绝缘层的修理

在维护工作中发现有一束普通电缆外层绝缘出现损伤，从导线绝缘损伤区域去除多余的绝缘且确保绝缘层表面平滑(请见图8-326所示)，使用异丙醇清洁导线绝缘，确保清洁导线绝缘损伤区域，清洁导线损伤每侧大约3英寸的绝缘区域且清洁区域干燥;如果在绝缘损伤区域出现空洞，使用温度等级D类的薄膜胶带或使用温度等级D类的TFE胶带进行填充并使导线绝缘层表面平滑(请见图8-327所示)，确保多层薄膜胶带的每一侧末端延伸损伤区域最小距离是0.5英寸，确保胶带最小重叠50%缠绕，在绝缘损伤处最少缠绕两侧绝缘，第二层需要与第一层缠绕方向相反。也可以选择温度等级D类的TFE胶带或温度等级C类的硅树脂胶带，确保胶带的温度等级符合导线的安装位置，选择相同温度等级的热缩管也是比较合适的;在绝缘损伤区域缠上两层胶带，在导线绝缘修理胶带的每个末端大约0.25英寸处使用相同温度等级的扎线进行捆扎。


图8-326 清洁电缆损伤区域


图8-327 清洁导线损伤区域

2.电缆外层绝缘和芯线绝缘同时出现损伤的修理


图8-328 电缆外层绝缘清洁区域

电缆损伤评估得知电缆外层主绝缘和芯线绝缘出现损伤，芯线导体没有任何损伤，需要对电缆外层绝缘和芯线绝缘进行修理。清除电缆外层绝缘损坏区域的松散的绝缘片和粗糙的边缘确保绝缘表面光滑，清除导线绝缘损坏区域的松散的绝缘片和粗糙的边缘确保绝缘表面光滑，使用异丙醇清洁电缆外层主绝缘损坏区域的绝缘，从电缆外层损伤区域中心开始清洗向左右两侧大约3英寸的绝缘层(请见图8-328所示)，待异丙醇挥发干燥后进行修理;选择温度等级D级的TFE薄的胶带，如果没有可以使用与电缆安装位置相同的温度等级相同的热缩管是一个完美的选择;如果损坏的是绝缘中的空腔，需要对空腔进行填充，选择温度等级D级的TPE薄的胶带，在绝缘层上缠绕必要的薄胶带，用填充空腔并使导线表面光滑，胶带与导线绝缘最少重叠0.25英寸，在空腔位置最少缠绕2层胶带，胶带至少重叠50%，第一层的缠绕方向与第二层缠绕方向相反;选择与导线安装位置相同的温度等级的TFE胶带，如果没有可以使用与导线安装位置相同的温度等级相同的热缩管是一个完美的选择;在导线主绝缘损伤区域缠绕2层胶带，缠绕第一层胶带的始就是缠绕第二层胶带的终，缠绕二层胶带的始就是第一层缠绕胶带的终，胶带缠绕最少重叠50%，空腔填充胶带的边缘距离第一层胶带始端最少0.75英寸，导线主绝缘损伤边缘距离胶带缠绕始端最少1英寸，在完成第二层胶带缠绕后，在距离缠绕胶带每个末端0.25英寸处使用捆扎线对胶带进行捆扎。选择温度等级D级的TFE薄的胶带，如果没有可以使用与电缆安装位置相同的温度等级相同的热缩管是一个完美的选择;如果损坏的是电缆绝缘中有空腔，需要对空腔进行填充，选择温度等级D级的TFE薄的胶带，在电缆外层绝缘损伤处缠绕必要的薄胶带(请见图8-329所示)，用以填充空腔并使电缆外侧表面光滑，胶带与电缆外侧绝缘最少重叠0.25英寸，在空腔位置最少缠绕2

层胶带，胶带至少重叠50%，第一层的缠绕方向与第二层缠绕方向相反;。在电缆外层绝缘损伤区域缠绕2层胶带(请见图8-330所示)，缠绕第一层胶带的始就是缠绕第二层胶带的终，缠绕二层胶带的始就是第-层缠绕胶带的终，胶带缠绕最少重叠50%，电缆外层绝缘损伤边缘距离胶带缠绕始端最少0.5英寸,在完成第二层胶带缠绕后,在距离缠绕胶带每个末端0.25英寸处使用捆扎线对胶带进行捆扎。

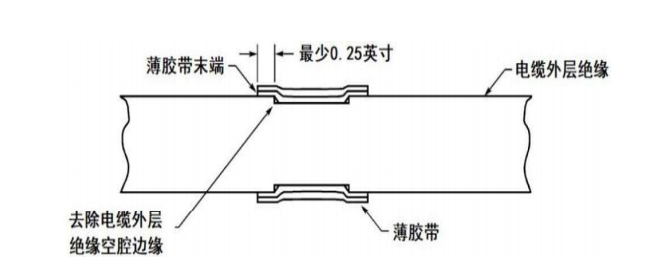

图8-329 填充电缆外层绝缘空腔


图8-330 电缆外层绝缘修理

3.普通电缆的修理

在维护工作中发现在增压区域有一根三芯电缆需要进行永久性修理，根据20-00-15电缆绝缘去除施工程序从电缆外层绝缘去除合适的外层绝缘，确保从最近的密封拼接头中心到电缆外层绝缘末端距离是1.75英寸士0.25英寸(请见图8-331所示)，另一个密封拼接头中心到电缆外层绝缘末端距离是2.38英寸士0.25英寸，选择温度等级B级或D级的绝缘胶带和热缩管,确保热缩管的最小直径在电缆和拼接头，上顺利移动，截取超过电缆外层绝缘每侧末端最少超过1英寸的长度，将热缩管套在需要修理电缆的末端(请见图8-332所示);根据导线的线号选择合适的密封拼接头和夹接工具，在每根芯线上套上密封热缩管，使用夹接工具完成拼接头的夹接施工，将拼接头的热缩套管移至拼接头中心，使用热风枪将密封热缩管固定在拼接头上，在装配好的拼接头上缠上2层绝缘胶带，第一层绝缘胶带将装配好的拼接头勒紧,确保胶带与电缆的每个外层绝缘重叠0.5英寸到0.75英寸，胶带在缠绕时最少需要重叠50%;在第一层胶带的基础上反方向缠紧第二层胶带，确保第一层胶带的开始端就是第二层终止端，第一层的终就是第二层止端开始端，胶带在缠绕时最少需要重叠50%。将热缩管放置在装配好的拼接头中心，确保热缩管的每个末端距离多层胶带末端最少0.25英寸，按照20-10-14完成热缩管热缩施工任务。
